Abstract
Un colector de praf poate arăta „bine” la exterior, în timp ce sângerează liniștit performanța la interior – sacii orbesc devreme, presiunea diferențială crește, consumul de aer comprimat crește și opririle neplanificate devin o „poveste de întreținere” de rutină. În multe sisteme, cauza principală nu este mediul de filtrare, nici ventilatorul și nici măcar controlerul. Este bucla de curățare cu jet de impulsuri – iar în centrul acelei bucle se aflăSupapă de impuls ASCO.
Acest ghid explică modul în care supapele cu impuls influențează de fapt energia de curățare, durata de viață a sacului și costul de operare; cum să selectați configurația corectă a supapei; și cum să depanați cele mai frecvente puncte de durere (scurgeri, pulsuri slabe, defecțiuni ale diafragmei, înghețare și ardere a bobinei). Veți găsi, de asemenea, o listă de verificare practică, un program de întreținere și o secțiune de întrebări frecvente scrise pentru echipele de achiziții, inginerii de fabrică și tehnicienii de service care au nevoie de rezultate, nu de ceață de marketing.
Recomandări cheie
- Puterea pulsului este un rezultat al sistemului (supapă + rezervor + conducte + duză + sincronizare), dar supapa stabilește plafonul.
- „Dimensiunea potrivită” nu este doar diametrul orificiului – timpul de răspuns și caracteristicile debitului contează pentru energia de curățare reală.
- Cele mai multe defecțiuni sunt previzibile: umiditate, calitate slabă a aerului, tensiune incorectă, supraimpulsuri și erori de instalare.
- Un program de inspecție disciplinat costă mult mai puțin decât sacii, timpul de nefuncționare și deșeurile de aer comprimat.
Cuprins
- Schița articolului
- Ce face o supapă ASCO Pulse într-un sistem Pulse-Jet
- Punctele de durere ale clienților Această componentă rezolvă direct
- Ghid de selecție: Cum să alegeți supapa potrivită
- Tabel rapid cu specificații și decizii
- Practici de instalare care previn 80% din probleme
- Depanare: simptome, cauze, remedieri
- Program de întreținere pentru performanță previzibilă
- Aprovizionare și documentare pentru încredere
- FAQ
Schița articolului
- Definiți funcția supapei de impuls în termeni operaționali reali (nu în termeni manuali).
- Mapați plângerile comune ale plantelor cu performanța pulsului și comportamentul supapei.
- Furnizați un cadru practic de selecție (porturi, presiune, răspuns, tensiune, mediu).
- Partajați practicile de instalare și punere în funcțiune care reduc defecțiunile evitabile.
- Oferiți o diagramă de depanare bazată pe simptome pentru diagnosticare rapidă.
- Încheiați cu un program de întreținere și o listă de verificare a documentației de achiziție, aliniată cu așteptările.

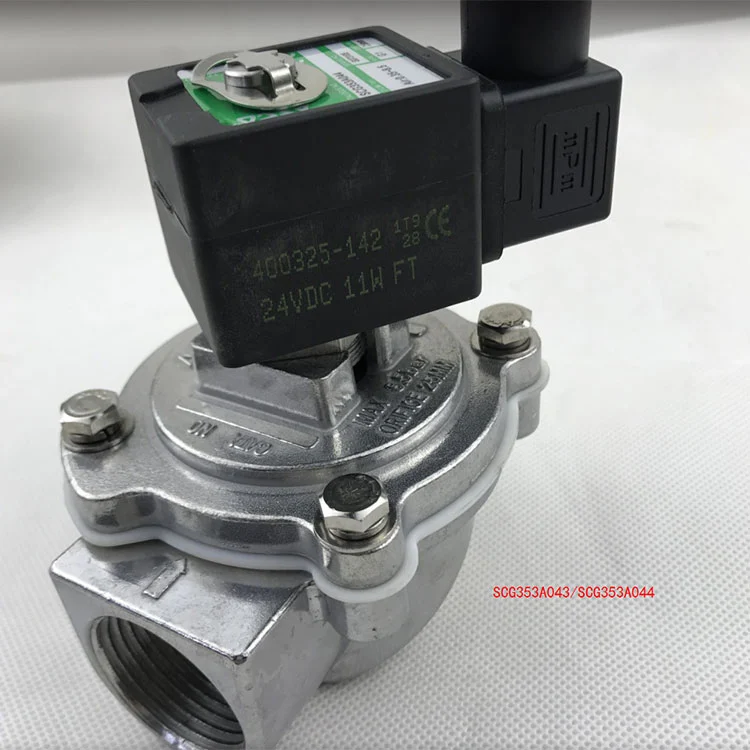

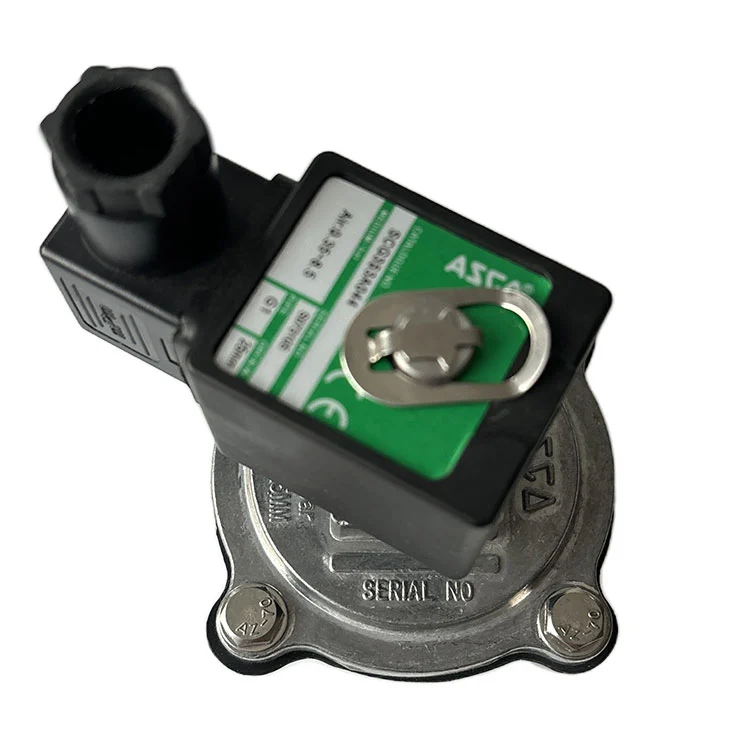

Ce face o supapă ASCO Pulse într-un sistem Pulse-Jet
Într-o saci cu jet de impulsuri (sau colector de praf cu cartuș), curățarea are loc atunci când o explozie scurtă de aer comprimat trece printr-o suflantă și în fiecare rând de filtre. Acea explozie trebuie să fierapid(timp de creștere bruscă),puternic(masă de aer suficientă) șirepetabil(ciclu constant după ciclu). Supapa de impuls este „poarta” care eliberează aerul stocat din colector/rezervor în suflantă într-o lovitură controlată, de înaltă energie.
Ce primești atunci când supapa își face treaba
- Presiune diferentiala stabila:DP-ul tău nu crește săptămânal după săptămână.
- Durată de viață mai lungă a filtrului:Pungile curăță eficient, fără a fi „suprapulsate” până la moarte.
- Costuri mai mici cu aer comprimat:Pulsați mai rar pentru că fiecare puls funcționează de fapt.
- Productie previzibila:Fără surpriză să blochezi evenimente în timpul schimburilor de vârf.
Verificarea realității:Multe site-uri dau vina mai întâi pe mediile de filtrare. Dar dacă pulsul este slab, chiar și media „premium” va orbi devreme. UnSupapă de impuls ASCO(selectat și instalat corect) remediază adesea deficitul de energie de curățare care stă la baza pe care schimbările media nu pot.
Punctele de durere ale clienților Această componentă rezolvă direct
Dacă căutați „ASCO Pulse Valve”, sunt șanse să nu o faceți din distracție, ci reacționați la simptome. Iată punctele dureroase care tind să se regăsească până la performanța sau compatibilitatea supapei de puls:
Punct de durere: presiunea diferențială continuă să urce
Adesea cauzate de impulsuri slabe (răspuns lent al supapei, orificii subdimensionate, suflantă/duze restricționate sau presiune insuficientă în rezervor).
Punct de durere: Pungile se defectează devreme sau se rup aproape de vârf
Uneori este „prea multă curățare” mai degrabă decât prea puțină - sincronizare incorectă, frecvență excesivă a pulsului sau șocuri instabile ale pulsului din cauza comportamentului slab al supapei.
Punct de durere: facturile de aer comprimat par ridicole
Diafragmele care curg, etanșarea slabă sau utilizarea impulsurilor pentru a compensa problemele sistemului pot arde aerul în mod continuu.
Punct de durere: Timp de oprire aleatoriu în anotimpurile reci sau umede
Umiditatea + variațiile de temperatură pot cauza lipire, răspuns lent, înghețare și stres pe bobină/solenoid dacă managementul calității aerului este slab.
Costurile ascunse subestimează oamenii
Cel mai mare cost este rareori supapa în sine. Este întreruperea producției, ore suplimentare de întreținere, seturi premature de pungi și risipa de energie. Tratați supapa de impuls ca o componentă de fiabilitate, nu o piesă de marfă.
Ghid de selecție: Cum să alegeți supapa potrivită
Selectarea unuiSupapă de impuls ASCOeste mai puțin despre urmărirea unei etichete de marcă și mai mult despre potrivirea comportamentului supapei cu designul colectorului de praf. Utilizați acest cadru pentru a evita greșelile „se potrivește țevii, deci trebuie să fie bine”.
1) Potriviți dimensiunea portului cu cererea de curățare (nu presupuneri)
- Dimensiunea colectorului și numărul de filtre:Mai multe filtre necesită, de obicei, un volum de aer puls mai mare sau o sincronizare optimizată.
- Configurație suflantă/duză:Restricțiile din aval pot neutraliza o supapă mai mare.
- Durata impulsului țintă:Un puls puternic livrat rapid depășește adesea un puls lung și leneș.
2) Confirmați fereastra de presiune de lucru
Multe sisteme rulează în jur de 0,4–0,6 MPa (4–6 bar), dar presiunea „efectivă” reală depinde de pierderile din rezervor, conducte și fitinguri. O supapă care este fericită în fereastra ta de presiune reală va pulsa constant; o nepotrivire poate cauza curățare slabă sau stres pe diafragmă.
3) Verificați tensiunea bobinei solenoidului și așteptările de funcționare
- Voltaj:Asigurați-vă că ieșirea controlerului dvs. corespunde specificațiilor bobinei (AC/DC și tensiune exactă).
- Mediu:Căldura, praful și vibrațiile necesită protecție robustă a bobinei și practici de cablare adecvate.
- Frecvența pulsațiilor:Pulsul de înaltă frecvență poate supraîncălzi bobinele dacă sistemul este configurat greșit.
4) Alegeți materiale pentru praf și climă
Mediile de colectare a prafului variază foarte mult: ciment, prelucrarea lemnului, oțel, produse chimice, de calitate alimentară, umiditate ridicată, ierni sub zero. Materialul corpului supapei și calitatea diafragmei trebuie să corespundă condițiilor pentru a evita umflarea, crăparea sau funcționarea lipicioasă.
Lista de verificare a selecției (tipărește aceasta)
- Dimensiunea portului și tipul de conexiune (filet/flanșat, în linie/tip unghi)
- Intervalul de presiune de lucru și volumul disponibil al rezervorului
- Tensiunea bobinei (AC/DC), tipul conectorului și ieșirea controlerului
- Interval de temperatură ambientală și nivelul de umiditate
- Nivelul calității aerului (conținutul de ulei/apă) și strategia de filtrare
- Acces la service necesar (disponibilitate kit diafragmă, reconstrucție)
Tabel rapid cu specificații și decizii
Utilizați acest tabel ca instrument de sprijin rapid pentru luarea deciziilor. Nu este un substitut pentru proiectarea inginerească, dar va menține achizițiile aliniate cu ceea ce contează de fapt.
| Factorul de decizie | Ce trebuie verificat | Dacă este ignorat, s-ar putea să vedeți | Sfat practic |
|---|---|---|---|
| Dimensiunea portului | Port supapă vs. restricții pentru suflantă/duză | Pulsuri slabe, DP în creștere | Mai mare nu este întotdeauna mai bine dacă în aval este sufocat |
| Timp de răspuns | Comportament rapid de deschidere/închidere | Puls „moale” care nu rupe tortul | Acordați prioritate repetabilității pentru o curățare stabilă |
| Fereastra de presiune | Presiune reală la rezervor sub sarcină | Curățarea insuficientă sau stresul diafragmei | Măsurați presiunea în timpul pulsațiilor, nu numai la ralanti |
| Tensiunea bobinei | AC/DC, tensiune exactă, tip conector | Supraîncălzirea bobinei, rateuri de aprindere | Potriviți ieșirea controlerului; evitați schimburile de tensiune „destul de apropiate”. |
| Calitatea aerului | Conținut de apă/ulei; filtrare si drenaj | Lipire, scurgeri, înghețare, uzură rapidă a diafragmei | Tratați aerul ca pe un fluid de proces - câștiguri curate și uscate |
Practici de instalare care previn 80% din probleme
Cele mai multe plângeri de „supapă proastă” sunt de fapt probleme de instalare a sistemului sau de punere în funcțiune. Daca iti dorestiSupapă de impuls ASCOpentru a se comporta ca o parte de fiabilitate, tratați instalarea ca pe o sarcină de fiabilitate.
Faceți acestea în timpul instalării
- Păstrați conductele curate:Curățați liniile înainte de montare. Resturile mici pot deteriora suprafețele de etanșare.
- Utilizați metode de etanșare corecte:Evitați strângerea excesivă a conexiunilor filetate care pot distorsiona alinierea.
- Conducte suport:Nu lăsați țevile grele să atârne pe corpul supapei.
- Confirmați împământarea și protecția bobinei:Puterea stabilă și cablarea corectă previn arderea.
- Validați sincronizarea pulsului:Începeți conservator; ajustați în funcție de tendințele DP și comportamentul prafului.
Evitați aceste greșeli comune
- Omiterea gestionării umidității (fără strategie de scurgere, fără uscător, fără separator de apă).
- Creșterea frecvenței pulsului pentru a „remedia” creșterea DP fără a verifica cauzele fundamentale.
- Amestecarea tensiunilor bobinei pe un colector după o înlocuire rapidă a pieselor.
- Ignorând blocarea țevii de suflare/duzei - apoi învinovățind supapa pentru impulsuri slabe.
Depanare: simptome, cauze, remedieri
Când un colector de praf se comportă prost, viteza contează. Utilizați abordarea de mai jos, bazată pe primul simptom, pentru a restrânge ceea ce se întâmplă înainte de a schimba părțile orbește.
| Simptom | Cauza probabila | Verificări rapide | Fix |
|---|---|---|---|
| Puls slab / curățare slabă | Presiune scăzută din rezervor, suflantă/duză restricționată, răspuns lent al supapei | Verificați presiunea în timpul pulsației; inspectați orificiile duzei; ascultați sunetul puls „ascuțit”. | Restabiliți presiunea; restricții clare; verificați specificațiile corecte ale supapei/bobinei |
| Scurgere continuă de aer | Uzura diafragmei, resturi pe scaun, deteriorarea etanșării | Test cu săpun pe articulații; izolați supapa pentru a confirma sursa de scurgere | Înlocuiți trusa de diafragmă; scaun curat; îmbunătățește filtrarea aerului |
| Ratări de aprindere ale supapei / pulsații neregulate | Nepotrivire de tensiune, cablare slabă, problemă de ieșire a controlerului | Măsurați tensiunea bobinei sub sarcină; inspectați conectorii și împământarea | Cablajul corect; utilizați bobina adecvată; verifica canalele controlerului |
| Diafragma eșuează prea des | Contaminare cu umiditate/ulei, supra-pulsare, material greșit pentru temperatură | Scurgeți umezeala; inspectați filtrele de aer; revizuiți setările frecvenței pulsului | Aer uscat/curat; optimizați sincronizarea; alegeți un material pentru diafragmă potrivit climatului |
| Lipirea / glazura pe vreme rece | Apă în conducta de aer, îngheț la corpul supapei | Verificați scurgerile; caută apă în rezervor; monitorizați punctul de rouă | Îmbunătățește uscarea; izola; reglați compresorul și strategia de scurgere |
Sfat pro:Dacă DP crește, dar pulsurile „sună normal”, nu vă opriți aici - verificați alinierea duzei și starea orificiului de suflare. O supapă perfectă nu poate compensa o suflantă parțial blocată.
Program de întreținere pentru performanță previzibilă
Nu aveți nevoie să „creați” o supapă de puls, dar aveți nevoie de o rutină repetabilă. Scopul este de a detecta mici probleme înainte ca acestea să devină oprite.
| Interval | Ce să fac | Ce previne |
|---|---|---|
| Zilnic / pe tură | Scurgeți umezeala; verificați stabilitatea presiunii aerului; privire rapidă DP | Glazură, lipire, pulsuri slabe, vârfuri de DP surpriză |
| Săptămânal | Ascultați sunete anormale de scurgere; inspectați cablajul și conectorii | Deșeuri de aer, rateuri de aprindere a bobinei, defecțiuni intermitente |
| Lunar | Verificați la fața locului țeava/duzele; verificați setările de sincronizare a pulsului | Curățare insuficientă, curățare excesivă, încărcare neuniformă pe rând |
| Trimestrial/semestrial | Verificați starea diafragmei (după caz); auditați performanța filtrării aerului | Scurgeri bruște, reconstrucții frecvente, energie puls instabilă |
Dacă instalația dumneavoastră are praf aspru sau climă extremă, scurtați ciclul de inspecție. Fiabilitatea este întotdeauna mai ieftină decât situația de urgență.
Aprovizionare și documentare pentru încredere
Când sursați unSupapă de impuls ASCO(sau înlocuitori compatibile), solicitați documentație care acceptă utilizarea previzibilă în mediul dvs.
Ce ar trebui să solicite cumpărătorii serioși
- Fișă clară cu specificații:tipul de conectare, domeniul de presiune, tensiunea bobinei și detaliile kit-ului de service.
- Note de material și compatibilitate:opțiuni de diafragmă pentru temperatură și calitatea aerului.
- Trasabilitatea calitatii:identificarea lotului, înregistrările de inspecție și integritatea ambalajului.
- Suport de service:îndrumări privind instalarea, sincronizarea, depanarea și intervalele de reconstrucție.
Unde Qingdao Star Machine Technology Co.,Ltd. se potrivește
LaQingdao Star Machine Technology Co.,Ltd., echipa noastră sprijină proiecte de colectare a prafului cu componente cu jet de impuls și îndrumări practice de inginerie — în special pentru cumpărătorii care doresc mai puține surprize după instalare. Dacă încercați să stabilizați DP, să reduceți risipa de aer comprimat sau să reduceți timpul neplanificat al sacilor, vă putem ajuta să validați factorii de selecție (configurația portului, tensiunea bobinei, strategia de calitate a aerului) și să-i potriviți la condițiile dvs. de operare.
Despre acest ghid
Acest articol este scris ca referință practică pe teren pentru operarea și întreținerea de colectare a prafului. Urmați întotdeauna procedurile de siguranță ale șantierului, cerințele de blocare/etichetare și manualele echipamentelor atunci când inspectați sau întrețineți supapele cu impuls.
FAQ
De câte ori ar trebui să se declanșeze o supapă de puls pe minut?
Nu există un număr universal. Începeți cu o sincronizare conservatoare bazată pe încărcarea dvs. de praf și pe intervalul DP vizat, apoi reglați din date. Dacă pulsați agresiv doar pentru a împiedica DP să urce, acesta este un semnal pentru a verifica stabilitatea presiunii aerului, restricțiile țevii și dacă răspunsul și dimensionarea supapei se potrivesc cu colectorul.
Ce determină o supapă de puls să curgă continuu?
Cauzele comune includ uzura diafragmei, resturi de pe suprafața de etanșare, contaminarea aerului (ulei/apă) sau deteriorarea scaunului. Scurgerile continue risipesc aerul comprimat și pot masca alte probleme, deoarece sistemul nu se „odihnește” niciodată complet între impulsuri.
O dimensiune mai mare a portului este întotdeauna mai bună?
Nu întotdeauna. Dacă suflanul, duzele sau fitingurile dvs. sunt restrictive, o supapă mai mare nu va oferi o îmbunătățire proporțională. Ceea ce doriți este combinația potrivită de răspuns rapid, debit adecvat și o cale în aval care poate utiliza efectiv acel aer în mod eficient.
De ce se ard bobinele colectoarelor de praf?
Nepotrivirea tensiunii, puterea instabilă, cablarea incorectă, frecvența excesivă de pulsații sau acumularea de căldură pot contribui. Verificați specificațiile bobinei față de ieșirea controlerului, protejați cablajul de vibrații și evitați utilizarea pulsațiilor rapide ca înlocuitor pentru remedierea problemelor de curățare de la origine.
Când trebuie înlocuit un kit de diafragmă?
Înlocuiți atunci când observați scurgeri, impulsuri slăbite, răspuns lent sau uzură vizibilă a diafragmei în timpul inspecției. Dacă mediul dumneavoastră are umiditate ridicată sau o calitate proastă a aerului, intervalele de reconstrucție pot fi mai scurte - îmbunătățirea filtrării și drenajului aerului poate prelungi dramatic durata de viață a diafragmei.
Gânduri finale
Un colector de praf este la fel de fiabil ca și sistemul său de curățare. Dacă DP-ul dvs. este instabil, pungile se defectează devreme sau costurile cu aer comprimat sunt scăpate de sub control, concentrându-se pe bucla cu jet de puls — și selectând cea dreaptăSupapă de impuls ASCOconfigurație — oferă adesea cea mai rapidă rentabilitate a investiției.
