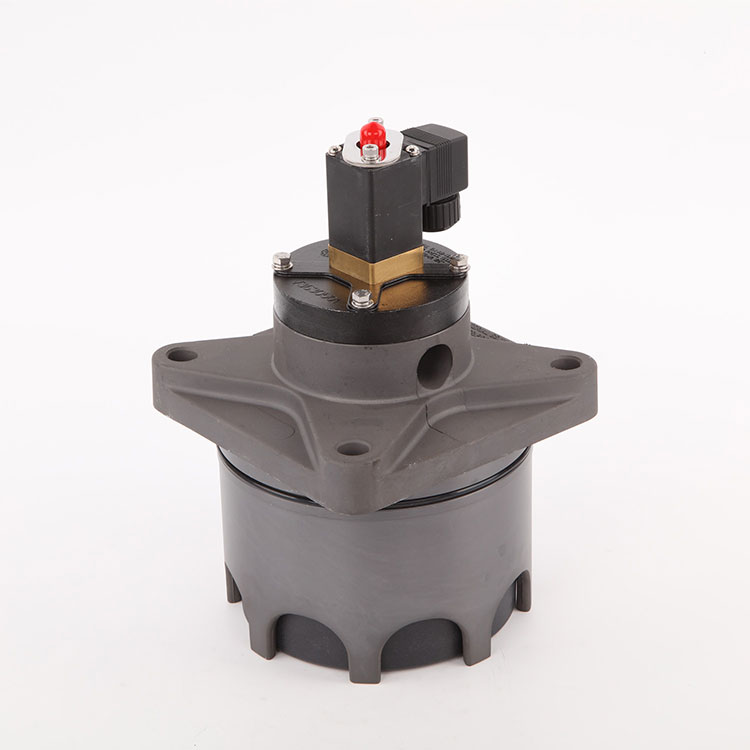

Valva pulsului pistonului
Mașina de stele Qingdao oferă supapă de puls cu piston v1614718, se bazează pe supapa de puls electromagnetică și proiectarea mecanismului de piston, adoptând o structură încorporată, cu o performanță de suflare mai puternică și o durată de viață mai lungă. Caracteristicile sale de bază sunt:
Caracteristici structurale
Compus din cap de pilot electromagnetic, corp de piston și supapă, zona camerei din spate a pistonului este mai mare decât camera frontală, iar forța pneumatică asigură o stare de închidere sensibilă.
Anularea diafragmei de cauciuc și a arcului de presiune, utilizarea structurii pistonului de înaltă rezistență, îmbunătățește semnificativ durabilitatea.
Principiul de lucru al valvei pulsului pistonului este împărțit în două etape:
Starea de suflare: După ce semnalul este introdus de controlerul electric, capul de pilot electromagnetic deschide orificiul de descărcare, iar gazul sub presiune din camera frontală a pistonului ridică pistonul și deschide canalul de suflare.
Stare închisă: După ce semnalul dispare, gaura de descărcare este închisă, presiunea gazului din camera din spate a pistonului împinge pistonul să se reseteze, iar canalul este închis.
Standard tehnic
Presiune de lucru: 0,2 ~ 0,6mpa
Specificații de tensiune: DC24V sau AC220V/50Hz
Grad de protecție: IP65
Mediu de lucru: aer curat
Temperatura aplicabilă: Tipul temperaturii camerei -25 ~ 85 ℃, tip de temperatură ridicată -25 ~ 230 ℃.
Durata de viață: de 1 milion de ori
Specificația de instalare a valvei pulsului pistonului
Cerințe de etanșare: conexiunea filetată trebuie să fie umplută cu bandă de materie prime PTFE sau etanșare a firului, iar suprafața combinată a cutiei de distribuție a aerului trebuie să fie netedă și curată.
Procesarea sursei de aer: conducta de intrare de aer a cutiei de distribuție a aerului trebuie instalată cu un filtru și un regulator, iar partea de jos este echipată cu o supapă de scurgere pentru a se asigura că aerul comprimat este uscat și fără impurități.
Precizia procesării: Instalarea pachetului de aer în funcție de procesarea figura 2, pentru a se asigura că toleranța la dimensiune și rugozitatea suprafeței.
Cerințe de curățare: Aerul de aer și muie trebuie curățate în detaliu înainte de instalare pentru a evita resturile reziduale.
Conexiune
Când instalați cu galeria rotundă, dimensiunile ar trebui să fie conform Fig. 3 pentru a asigura potrivirea conexiunii (de exemplu, deschiderea φ150/φ120).

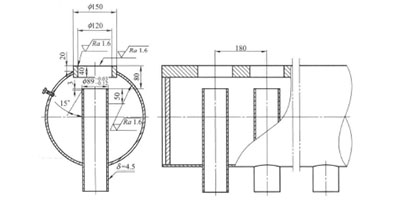

Schema de prelucrare a conexiunii galeriei (Fig. 2) specifică dimensiunile cheie: 180 mm lățime totală, 15 ° Chamfer, Δ = 4,5 mm grosime a peretelui.
Dimensiuni externe

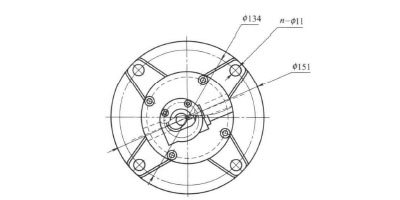

Dimensiunile externe ale valvei de puls cu piston de 3 inci sunt prezentate în figura 3, cu parametri cheie, cum ar fi lungimea totală de 134 mm și găurile de montare de φ151mm marcate.
Cu un design compact și un aranjament flexibil de lovitură, supapa este potrivită pentru cererea de curățare a cenușii de înaltă eficiență în sistemul industrial de îndepărtare a prafului. Prin optimizarea structurii pistonului și a controlului electromagnetic, realizează un răspuns rapid și o funcționare stabilă și îndeplinește cerințele stricte de fiabilitate și precizie pentru produsele de export.
Produse
- View as
Supapă de impuls cu piston Optipow 135
Supapă de impuls cu piston Optipow135: design fără diafragmă, durată lungă de viață, instalare compactă, ideală pentru sistemele industriale de curățare și filtrare a prafului.
Citeşte mai multTrimite o anchetă
Supapă de impuls cu piston Optipow 105
Supapa de impuls cu piston Optipow 105 este o parte importantă în sistemele industriale de colectare a prafului. Cu designul pistonului, oferă timpi de răspuns mai rapizi decât supapele cu diafragmă, o structură compactă și rezistență ridicată la uzură. Funcționează la presiuni de până la 6 bari și este compatibil cu o gamă largă de colectoare de praf.
Citeşte mai multTrimite o anchetă
Supapă de control cu diafragmă a pistonului
Qingdao Star Machine vana de control cu diafragmă cu piston este utilizată pentru curățarea cenușii colectorului de praf din sac. Puteți fi sigur că cumpărați supapă de control cu diafragmă cu piston din fabrica noastră.
Citeşte mai multTrimite o anchetă
Supapă cu diafragmă cu piston de încredere
Supapa cu diafragmă cu piston de încredere are o gamă largă de aplicații și poate fi utilizată într-o varietate de industrii, cum ar fi farmaceutică, energie termică, îngrășăminte etc. Qingdao Star Machine este producător profesionist, am dori să vă oferim o supapă cu diafragmă cu piston de înaltă calitate.
Citeşte mai multTrimite o anchetă
Supapă cu diafragmă cu piston de înaltă eficiență
Proiectată cu tehnologie de ultimă oră și materiale robuste, supapa cu diafragmă cu piston de înaltă eficiență rezolvă cele mai critice probleme pentru ingineri, operatori și echipele de întreținere din industrii.
Citeşte mai multTrimite o anchetă

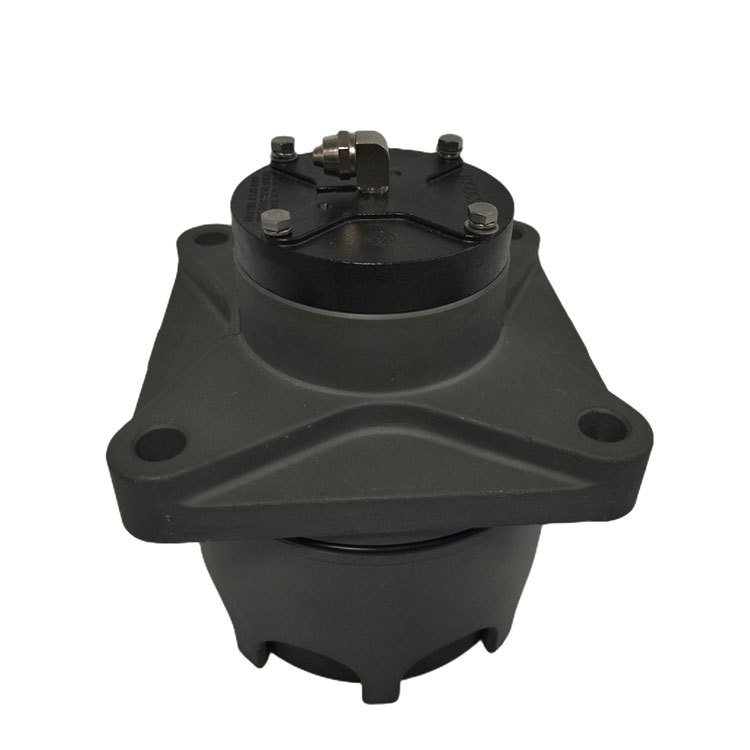

Supapă de tip Optipow DN100 cu fiting Parker
Qingdao Star Machine Technology Co.,Ltd. este un producător profesionist de supapă de tip Optipow DN100 pentru îndepărtarea prafului cu fiting Parker. Avem peste 20 de ani de experiență în producție și vânzări în domeniile echipamentelor de îndepărtare a prafului și purificare. Aderăm la filozofia de afaceri de „integritate, eficiență, cooperare și inovare”, cu calitate în primul rând, tehnologie avansată, producție de precizie, management onest și servicii eficiente. Ne sprijinim clienții cu produse de cea mai înaltă calitate și tehnologie de ultra precizie.
Citeşte mai multTrimite o anchetă
Bine ați venit la Star Machine, unde puteți obține top Valva pulsului pistonului direct din fabrica noastră de ultimă oră din China. În calitate de producător și furnizor proeminent de Valva pulsului pistonului, optează pentru Star Machine pentru a experimenta un amestec de o calitate excepțională, o durabilitate de neegalat și un angajament ferm pentru satisfacția clienților. Produsele noastre sunt disponibile cu ușurință în stoc pentru achiziții en -gros, oferindu -vă produse ieftine.
