Supapă de impuls cu piston Optipow 135

Descriere produs:

Supapa de impuls cu piston Optipow135 este o supapă cu piston cu impuls electromagnetic încorporat de nouă generație, dezvoltată pe baza supapei cu impuls electromagnetic de tip diafragmă și a mecanismului cu piston. Face ca jeturile de puls să funcționeze mult mai bine, nu ocupă mult spațiu și facilitează proiectarea sistemului cu jeturi.

Camera de lucru a Optipow135 este diferită de supapele cu diafragmă tradiționale, deoarece nu are părți vulnerabile, cum ar fi diafragmele de cauciuc și arcuri de presiune. În schimb, folosește un piston din materiale de înaltă rezistență, ceea ce face ca supapa pistonului cu impuls electromagnetic să dureze mult mai mult.

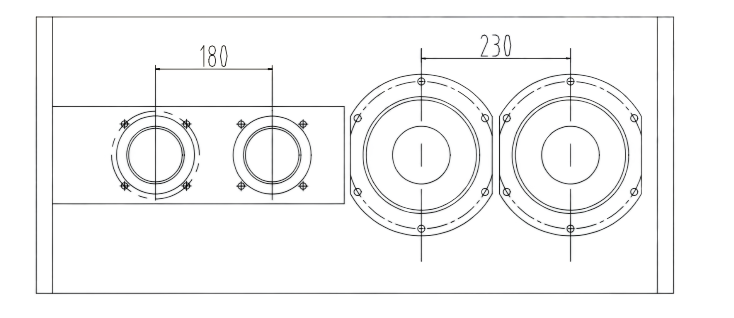

Comparație între distanța de instalare între Optipow135 și supapele cu impulsuri de tip diafragmă standard cu aceleași specificații

Figura 1

Notă: Distanța de instalare atât pentru Optipow105, cât și pentru Optipow135 este de 180 mm (minimum 160 mm).

Parametru produs:

Instrucțiuni de instalare

① Umpleți firele cu bandă PTFE sau cu material de etanșare pentru filet pentru strângere și etanșare. Suprafața de îmbinare a galeriei de aer trebuie să fie plană. Asigurați-vă că suprafața de îmbinare este plană, dreaptă și netedă pentru a garanta performanța sa de etanșare.

② Instalați un filtru și un regulator de presiune pe conducta de admisie a galeriei de aer și o supapă de scurgere în partea inferioară a galeriei de aer pentru a vă asigura că nu se acumulează apă în colector și că aerul comprimat este uscat și curat.

③ Fața de capăt pentru instalarea rezervorului de aer trebuie prelucrată în conformitate cu schema de prelucrare a rezervorului de aer. Respectați cu strictețe cerințele de curățenie pentru suprafața de instalare a rezervorului de aer.

④ Înainte de instalarea supapei, asigurați-vă că interiorul și exteriorul rezervorului de aer și țeava de aer sunt curate și fără particule de reziduuri.

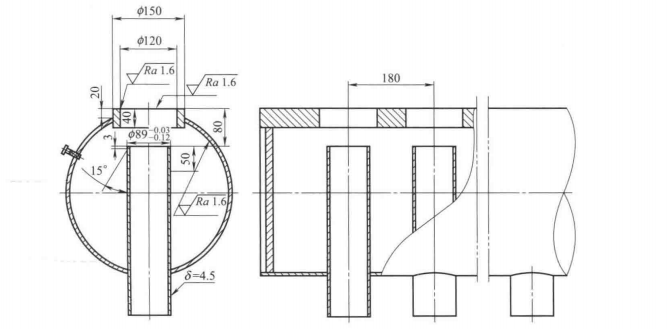

⑤ Consultați Figura 2 pentru schema de prelucrare a conexiunii galeriei de aer.
