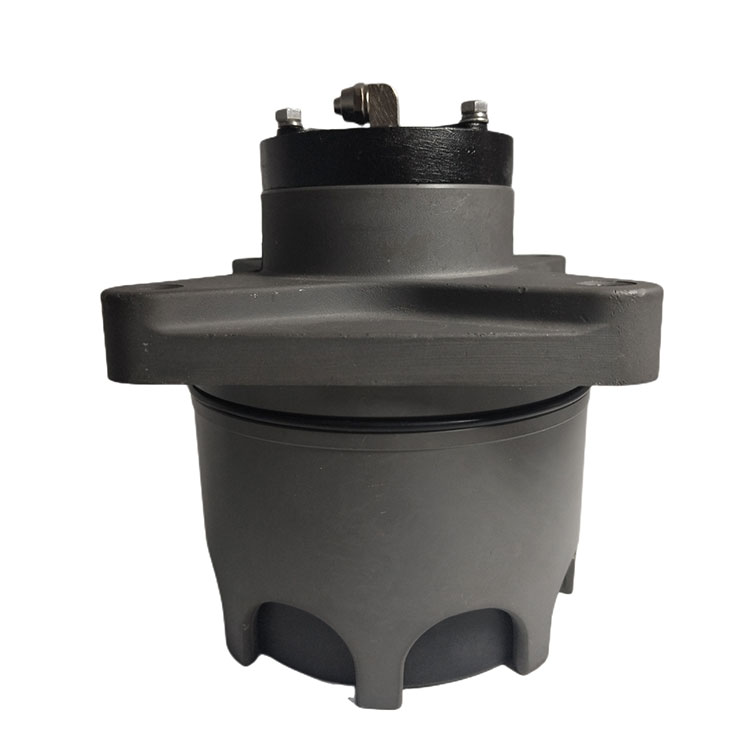

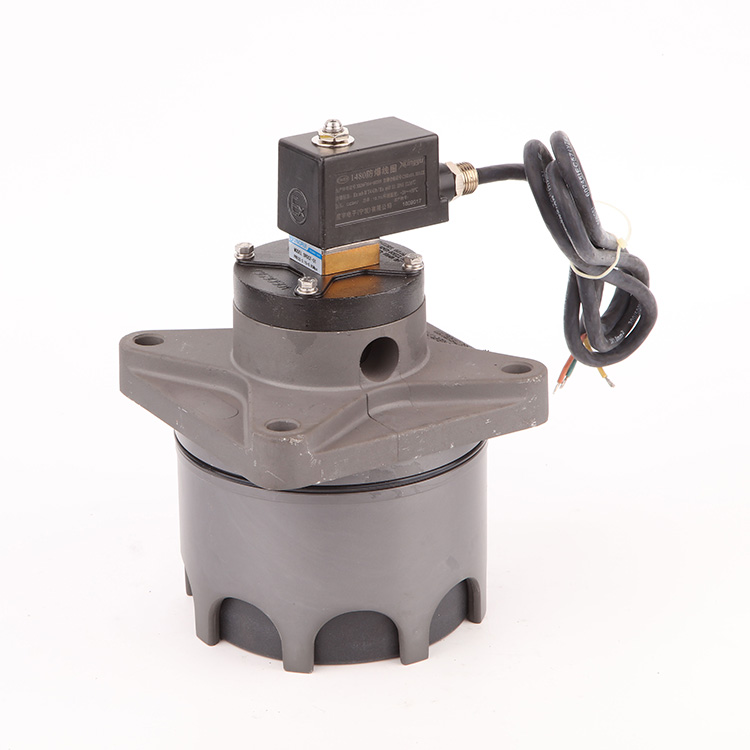

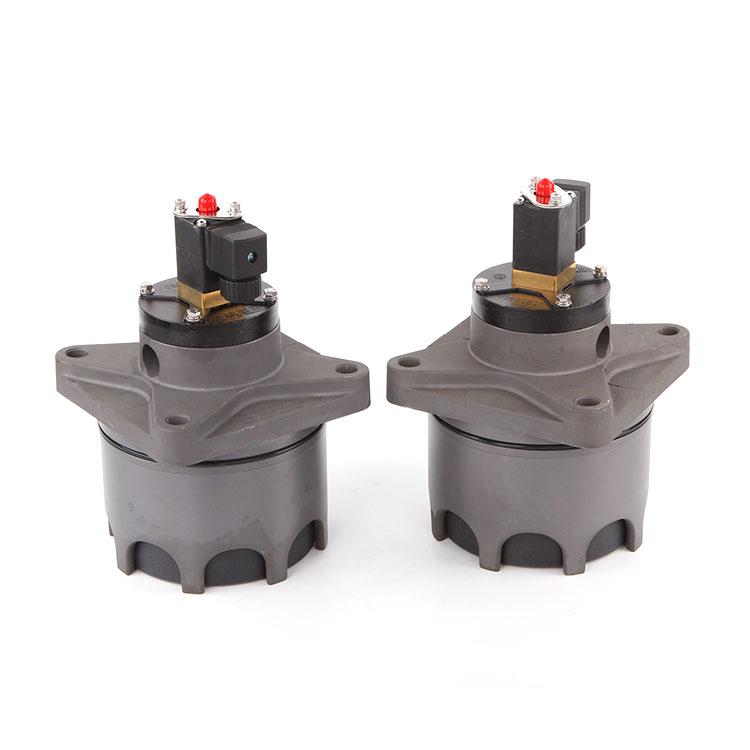

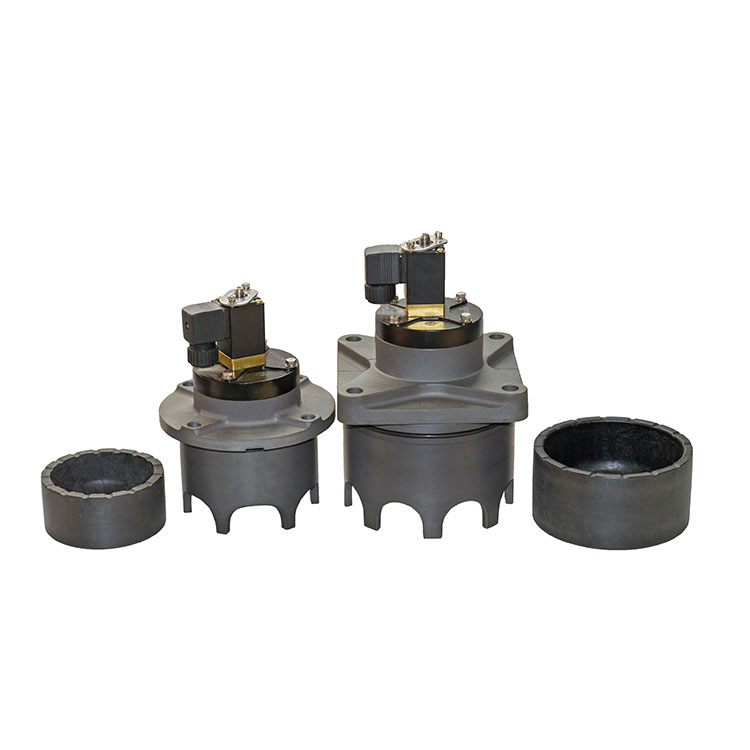

Valva pulsului pistonului

Mașina de stele Qingdao oferă supapă de puls cu piston v1614718, se bazează pe supapa de puls electromagnetică și proiectarea mecanismului de piston, adoptând o structură încorporată, cu o performanță de suflare mai puternică și o durată de viață mai lungă. Caracteristicile sale de bază sunt:

Caracteristici structurale

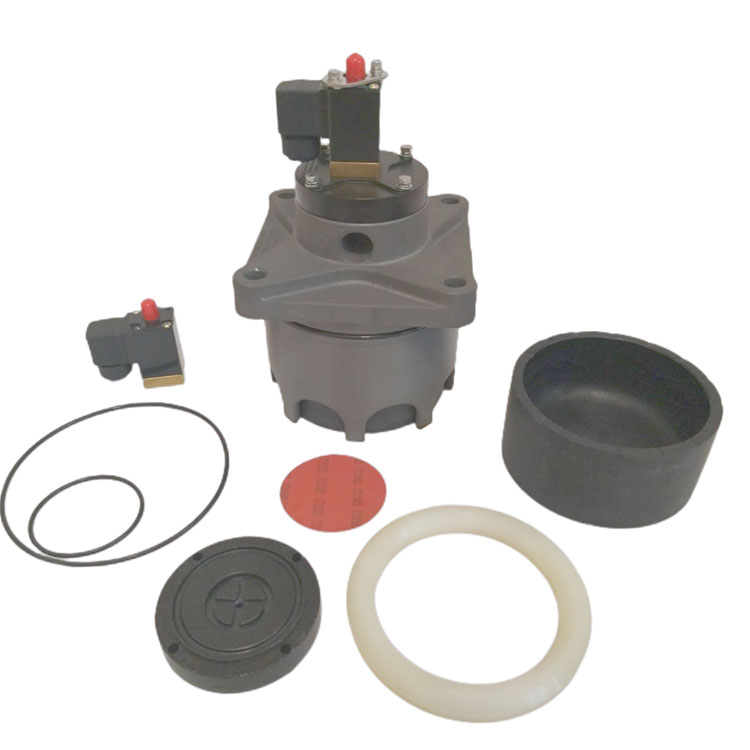

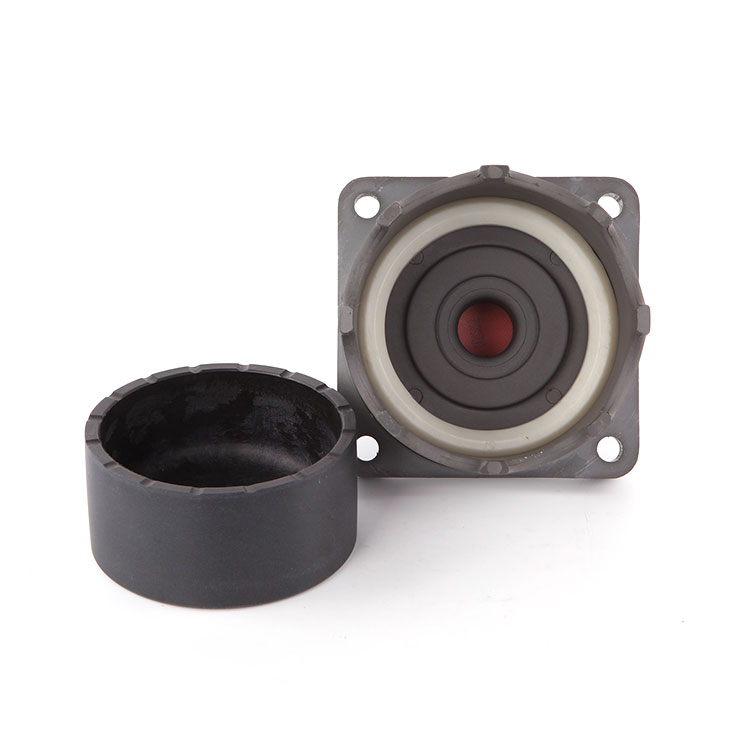

Compus din cap de pilot electromagnetic, corp de piston și supapă, zona camerei din spate a pistonului este mai mare decât camera frontală, iar forța pneumatică asigură o stare de închidere sensibilă.

Anularea diafragmei de cauciuc și a arcului de presiune, utilizarea structurii pistonului de înaltă rezistență, îmbunătățește semnificativ durabilitatea.

Principiul de lucru al valvei pulsului pistonului este împărțit în două etape:

Starea de suflare: După ce semnalul este introdus de controlerul electric, capul de pilot electromagnetic deschide orificiul de descărcare, iar gazul sub presiune din camera frontală a pistonului ridică pistonul și deschide canalul de suflare.

Stare închisă: După ce semnalul dispare, gaura de descărcare este închisă, presiunea gazului din camera din spate a pistonului împinge pistonul să se reseteze, iar canalul este închis.

Standard tehnic

Presiune de lucru: 0,2 ~ 0,6mpa

Specificații de tensiune: DC24V sau AC220V/50Hz

Grad de protecție: IP65

Mediu de lucru: aer curat

Temperatura aplicabilă: Tipul temperaturii camerei -25 ~ 85 ℃, tip de temperatură ridicată -25 ~ 230 ℃.

Durata de viață: de 1 milion de ori

Specificația de instalare a valvei pulsului pistonului

Cerințe de etanșare: conexiunea filetată trebuie să fie umplută cu bandă de materie prime PTFE sau etanșare a firului, iar suprafața combinată a cutiei de distribuție a aerului trebuie să fie netedă și curată.

Procesarea sursei de aer: conducta de intrare de aer a cutiei de distribuție a aerului trebuie instalată cu un filtru și un regulator, iar partea de jos este echipată cu o supapă de scurgere pentru a se asigura că aerul comprimat este uscat și fără impurități.

Precizia procesării: Instalarea pachetului de aer în funcție de procesarea figura 2, pentru a se asigura că toleranța la dimensiune și rugozitatea suprafeței.

Cerințe de curățare: Aerul de aer și muie trebuie curățate în detaliu înainte de instalare pentru a evita resturile reziduale.

Conexiune

Când instalați cu galeria rotundă, dimensiunile ar trebui să fie conform Fig. 3 pentru a asigura potrivirea conexiunii (de exemplu, deschiderea φ150/φ120).

Schema de prelucrare a conexiunii galeriei (Fig. 2) specifică dimensiunile cheie: 180 mm lățime totală, 15 ° Chamfer, Δ = 4,5 mm grosime a peretelui.

Dimensiuni externe

Dimensiunile externe ale valvei de puls cu piston de 3 inci sunt prezentate în figura 3, cu parametri cheie, cum ar fi lungimea totală de 134 mm și găurile de montare de φ151mm marcate.

Cu un design compact și un aranjament flexibil de lovitură, supapa este potrivită pentru cererea de curățare a cenușii de înaltă eficiență în sistemul industrial de îndepărtare a prafului. Prin optimizarea structurii pistonului și a controlului electromagnetic, realizează un răspuns rapid și o funcționare stabilă și îndeplinește cerințele stricte de fiabilitate și precizie pentru produsele de export.

Figura.1 Figura.2Figura.3
