Care sunt diferențele dintre supapele cu puls în unghi drept, scufundate și directe? Cum se selectează în funcție de cerințe?

Fiind componente cheie de acționare în sistemele de curățare cu jet de impulsuri, supapa de impuls electromagnetică servește drept „comutator” de aer comprimat pentru colectoarele de praf cu jet de puls. Performanța sa influențează direct capacitatea de procesare a colectorului și eficiența captării prafului. Pentru a ajuta utilizatorii din industrie să înțeleagă cu precizie diferențele tehnice dintre cele trei tipuri de supape cu impulsuri principale - unghi drept, scufundat și direct - și să formuleze științific planuri de selecție, acest articol subliniază sistematic structura, principiile și scenariile aplicabile ale acestor supape pe baza specificațiilor tehnice din industrie și a caracteristicilor produsului. Oferă referință pentru proiectarea tehnică de îndepărtare a prafului și operarea și întreținerea echipamentelor.

I. Definiții de bază și caracteristici structurale ale celor trei tipuri de supape cu impulsuri

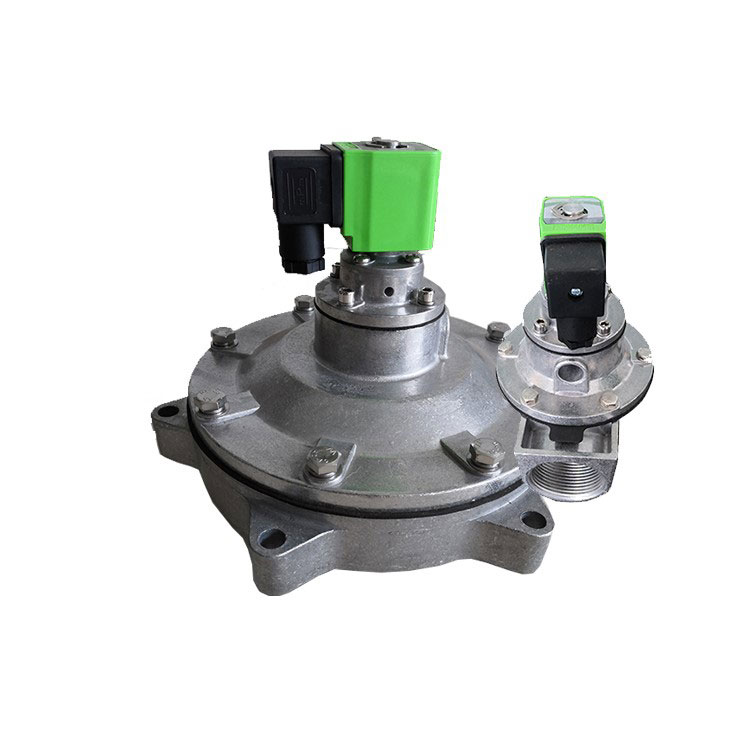

Supapă cu impuls electromagnetic în unghi drept

Caracteristica sa este că țevile de intrare și de evacuare a aerului ale supapei în unghi drept sunt la un unghi de 90°. Corpul supapei și capacul sunt turnate sub presiune folosind material din aliaj de aluminiu. După tratarea suprafeței, acestea prezintă o rezistență excelentă la coroziune. Diafragma și garnitura de etanșare sunt produse printr-un proces compozit vulcanizat. Materiile prime pentru capul pilot electromagnetic constau din materiale magnetice de înaltă eficiență și materiale de ecranare magnetică din oțel inoxidabil. Componentele critice precum arcurile și elementele de fixare sunt fabricate din oțel inoxidabil. Metoda de conectare: Țeava distribuitorului de aer (rezervorul de aer) și suflantul colectorului de praf sunt introduse în intrarea și, respectiv, ieșirea supapei, etanșate cu piulițe de compresie la ambele capete.

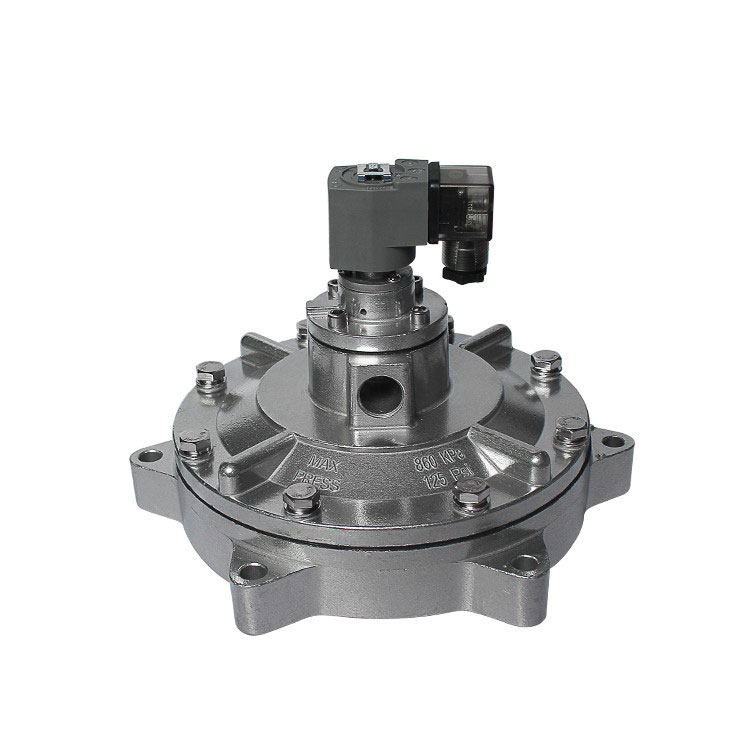

Supapă cu impuls electromagnetic scufundat

Constă dintr-un cap pilot electromagnetic, ansamblu diafragmă (diafragmă, arc de presiune, etanșare) și corp de supapă. Instalat scufundat în rezervorul de aer, se conectează la rezervor printr-o flanșă. Orificiul de evacuare este situat central în corpul supapei din interiorul rezervorului, extinzându-se prin componente ca un dispozitiv de penetrare a peretelui pentru a intra în camera de suflare pentru funcționare. Acest tip de supapă prezintă un design optimizat al canalului de curgere care reduce eficient rezistența la curgerea gazului, asigurând o funcționare stabilă chiar și în condiții de presiune scăzută. Acest design reduce consumul de energie și prelungește durata de viață a diafragmei.

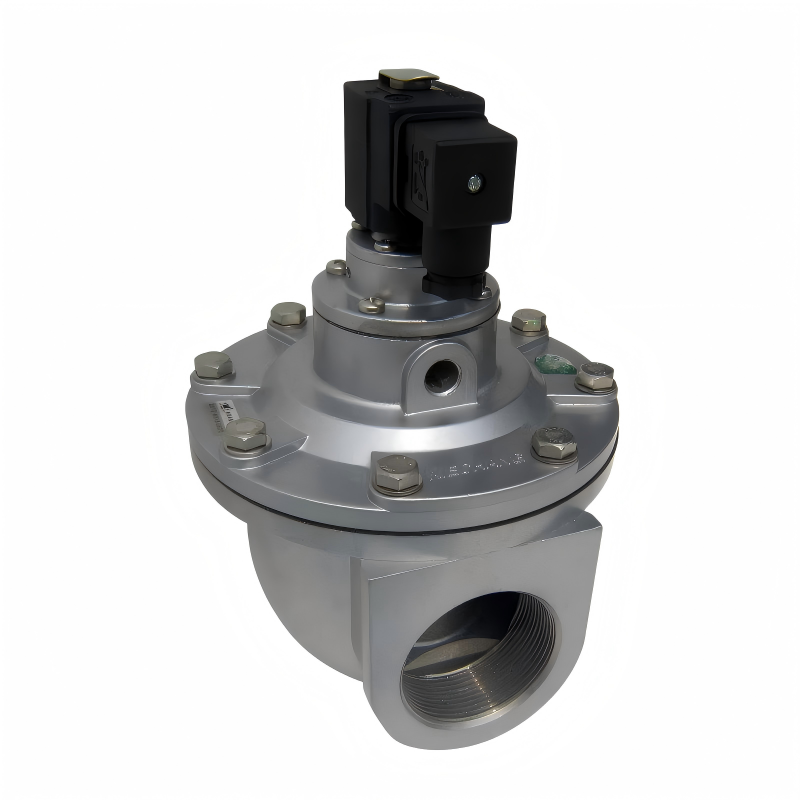

Supapă cu impuls electromagnetic direct

Liniile centrale ale admisiei și ieșirii aerului sunt aliniate într-o linie dreaptă fără abateri unghiulare, cu direcția fluxului de gaz marcată clar pe suprafața corpului supapei. Instalarea implică conectarea unui capăt la conducta de aer care se extinde de la rezervorul de aer și la celălalt capăt la conducta de aer a camerei de suflare. Structura sa simplă facilitează instalarea, făcându-l o componentă comună în colectoarele de praf cu impulsuri din rezervorul de aer.

II. Analiza comparativă a principiilor de lucru comune și distinctive

Principiul de funcționare al supapelor cu impulsuri în unghi drept

O diafragmă în interiorul supapei o împarte în camere de aer din față și din spate. Când este furnizat aer comprimat, acesta intră în camera din spate printr-un orificiu de accelerație. Presiunea din camera din spate forțează diafragma să sigileze orificiul de evacuare, punând supapa în starea „închisă”.

Un semnal electric de la instrumentul de control cu ​​jet de impuls mișcă armătura supapei de impuls electromagnetic, deschizând orificiul de aerisire al camerei din spate. Camera din spate se depresurizează rapid, determinând retragerea diafragmei. Aerul comprimat jetează apoi prin orificiul de ieșire al supapei, punând supapa de impuls în starea „deschisă”. Eliberarea instantanee a aerului comprimat creează un curent de jet.

Când semnalul electric de la controlerul de impulsuri încetează, armătura supapei se resetează. Orificiul de aerisire al camerei din spate se închide, iar presiunea din camera din spate crește, forțând diafragma înapoi spre ieșirea supapei. Supapa de puls revine la starea „închisă”.

Principiul de funcționare al supapei cu puls scufundat

Supapa de puls este împărțită în camere față și spate. Când este furnizat aer comprimat, acesta intră în camera din spate printr-un orificiu de accelerație. Presiunea din camera din spate forțează diafragma să sigileze orificiul de ieșire al supapei, menținând supapa de impuls în starea „închisă”.

Când un semnal electric de la controlerul de impulsuri mișcă armătura supapei, aerisirea camerei din spate se deschide. Pierderea rapidă de presiune în camera din spate face ca diafragma să se miște, permițând aerului comprimat să se descarce prin orificiul de evacuare al supapei. Supapa de puls intră în starea „deschisă”, eliberând momentan o explozie de aer comprimat.

Când semnalul electric de la controlerul de impuls încetează, armătura supapei se resetează, aerisirea camerei din spate se închide și presiunea în camera din spate crește, forțând diafragma să sigileze orificiul de evacuare al supapei. Supapa de puls revine la starea „închisă”.

Principiul de funcționare al supapei cu impuls direct

1. Închidere prin oprire: Aerul comprimat intră în camera din spate prin orificiul clapetei de accelerație. Presiunea camerei din spate > presiunea camerei din față, împingând diafragma pentru a etanșa orificiul de ieșire a supapei principale, închidend supapa.

2. Deschidere la pornire: Controlerul de impuls trimite un semnal, forța electromagnetică ridică armătura, deschizând orificiul de aerisire. Camera din spate se depresurizează rapid, creând o diferență de presiune între camerele din față și din spate. Diafragma se mișcă înapoi, deschizând portul principal al supapei și aerul comprimat este suflat.

3. Resetare la oprire: Când semnalul electric încetează, arcul armăturii revine, închizând orificiul de aerisire. Presiunea din camera din spate este restabilită prin orificiul clapetei, determinând resetarea diafragmei și închiderea portului principal al supapei, revenind la starea inițială.

III. Parametrii tehnici cheie și criteriile de selecție

Standardizarea parametrilor tehnici de bază: Supapele interne cu impulsuri în unghi drept și drepte funcționează într-un interval de presiune de 0,4-0,6 MPa. Omoloagele importate funcționează uniform la 0,4-0,6 MPa, indiferent de tip. Ambele categorii nu prezintă diferențe fundamentale în toleranța la presiune sau valorile presiunii aplicate.

Trei principii de bază pentru selecția științifică

1. Principiul de compatibilitate cu presiunea de funcționare: pentru scenariile de presiune joasă (care necesită o presiune redusă a sursei de aer), acordați prioritate supapelor cu impuls electromagnetic scufundate. Pentru condiții de presiune standard (0,4-0,6MPa), selectați în mod flexibil tipurile în unghi drept sau drepte, în funcție de constrângerile de instalare.

2. Principiul de potrivire a spațiului de instalare: Când rezervorul de aer și țeava de aer sunt aliniate vertical, utilizați supape cu impuls electromagnetic în unghi drept. Pentru configurații liniare, utilizați supape cu impulsuri electromagnetice directe. Când este necesară instalarea internă în interiorul rezervorului de aer, sunt de preferat supapele cu impuls electromagnetic scufundate.

3. Tipul de echipament Principiu de corespondență: Colectorii de praf cu impulsuri din cutia de aer ar trebui să utilizeze în primul rând supape cu impulsuri electromagnetice directe. Colectorii de praf cu saci cu puls pot selecta supape cu impuls electromagnetic în unghi drept în funcție de unghiul de instalare. Pentru sistemele mari de colectare a prafului care funcționează în condiții de joasă presiune, sunt recomandate supape cu impuls electromagnetic scufundate.

IV. Contextul aplicației industriale și Outlook

Supapa electromagnetică cu impulsuri este utilizată pe scară largă în aplicațiile de colectare a prafului, iar stabilitatea sa performanței are un impact direct asupra eficienței tratamentului de mediu și continuitatea producției industriale. Pe măsură ce standardele de mediu continuă să se îmbunătățească, cerințele pentru supape cu impulsuri eficiente din punct de vedere energetic și cu durată lungă de viață continuă să crească. Această ediție a comparațiilor tehnice și a ghidurilor de selecție pentru trei tipuri de supape cu impulsuri principale își propune să ajute utilizatorii din industrie să evite capcanele de selecție, să sporească eficiența sistemului de colectare a prafului și să reducă costurile operaționale. În viitor, progresele tehnologice se vor concentra pe un control mai precis al presiunii, o durată de viață extinsă și o adaptabilitate mai largă la diverse condiții de operare, oferind suport pentru componentele de bază pentru transformarea ecologică industrială.
