Cum se selectează și se potrivește o supapă de impuls electromagnetic pentru un filtru cu sac?

În domeniul controlului prafului industrial, sistemul de îndepărtare a cenușii al unui filtru cu sac determină în mod direct eficiența operațională și stabilitatea echipamentului. Ca element de acţionare central al sistemului de îndepărtare a cenuşii, selectarea şi configurarea supapelor cu impuls electromagnetic sunt cruciale. Selecția incorectă poate duce nu numai la creșterea rezistenței colectorului de praf și la scăderea volumului de aer de procesare, dar poate provoca chiar funcționarea defectuoasă a echipamentului. Prin urmare, selectarea și configurarea supapelor cu impuls electromagnetic în mod științific și rezonabil este cheia pentru a asigura funcționarea eficientă a sistemului de îndepărtare a prafului.

I. Clarificați principiile de bază pentru selectarea supapelor cu impulsuri

Proiectantul filtrului cu sac este organismul decizional pentru selectarea supapelor cu impuls electromagnetic.

Îndepărtarea cenușii este o măsură importantă pentru a asigura funcționarea normală a filtrului cu sac de puls.Supapa de impuls furnizează sursa de aer, în timp ce transportul și distribuția conductei de suflare și caracteristicile de răspuns ale sacului filtrant determină împreună efectul final. Performanța de suflare și volumul de aer al supapei de impuls trebuie să se potriveascăturta de praf formata pe suprafata sacului filtrant.Îndepărtarea insuficientă a cenușii poate duce la creșterea rezistenței echipamentului, la scăderea volumului de aer de procesare și la deteriorarea condițiilor de funcționare a sistemului; îndepărtarea excesivă a cenușii poate cauza deteriorarea sacului filtrant și poate crește emisia de particule fine. Prin urmare, selecția precisă a supapei de impuls este cheia tehnică pentru a echilibra rezistența echipamentului și eficiența filtrării.

Capacitatea de suflare a supapei de impuls este limitată de diverși factori ai sistemului de îndepărtare a prafului.

De la capătul de intrare, volumul și presiunea cutiei de distribuție a gazului, diametrul interior al conductei de alimentare cu gaz și capacitatea de alimentare cu gaz a sursei afectează direct performanța de suflare. De la capătul de încărcare, materialul, diametrul, lungimea și cantitatea sacului filtrant, precum și temperatura, umiditatea și vâscozitatea prafului, toate impun cerințe diferite asupra suflarii. Prin urmare, nu este științific să judecăm capacitatea de îndepărtare a prafului a supapei de impuls numai pe baza capacității sale de suflare.

II. Stăpânește tipurile și condițiile de lucru aplicabile ale supapelor principale cu impulsuri

În prezent, supapele cu impuls electromagnetic sunt în primul rând clasificate în trei tipuri: în unghi drept, scufundate și drepte. Fiecare tip posedă caracteristici structurale și de performanță distincte, făcându-le potrivite pentru diferite condiții de lucru.

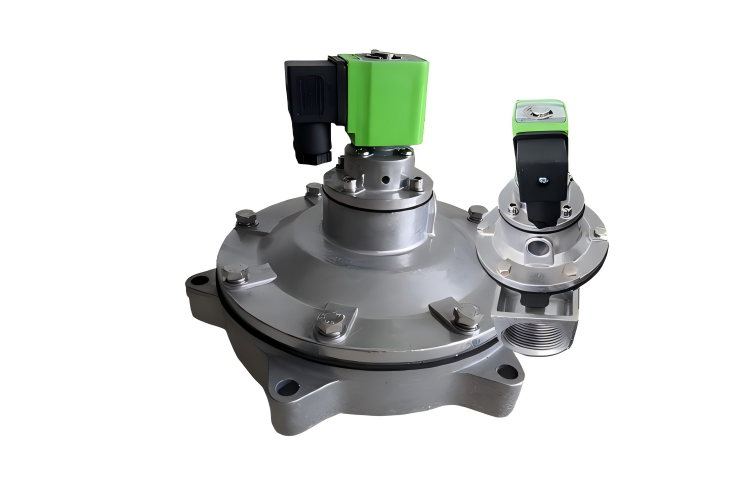

Supapa de puls în unghi drept este un tip obișnuit, având o conductă de admisie și de evacuare a aerului la un unghi drept de 90 de grade. Acest tip de supapă funcționează în mod obișnuit la o presiune de lucru de 0,4-0,6 MPa, cu un interval de temperatură ambientală de la -10℃ la 55℃ și un nivel de umiditate relativă care nu depășește 85%. Datorită structurii sale compacte, este utilizat în mod obișnuit în sistemele online de îndepărtare a cenușii în condiții convenționale de funcționare.

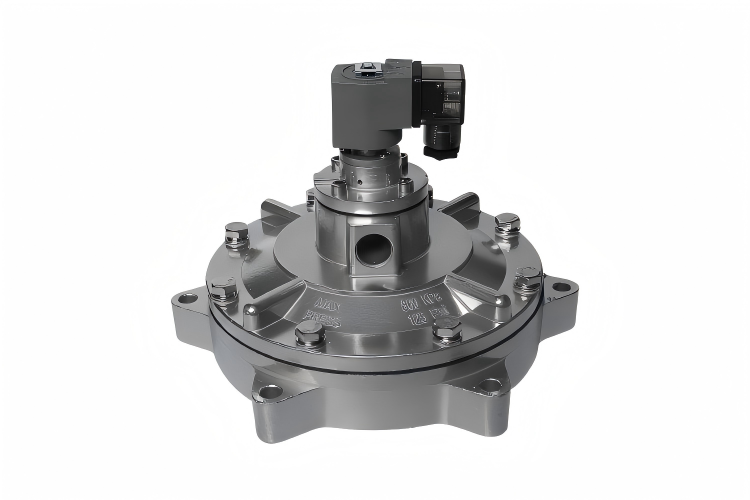

Supapa de puls scufundatăîși trage numele de la instalarea sa în interiorul pungii de gaz. Această structură reduce rezistența căii de curgere și scade presiunea sursei de gaz de suflare, făcând-o potrivită pentru aplicații de joasă presiune. Presiunea sursei de gaz de suflare poate fi de până la 0,2-0,3 MPa, ceea ce poate reduce consumul de energie și poate prelungi durata de viață a diafragmei.

Liniile centrale ale admisiei și ieșirii aerului ale supapei cu impuls direct sunt aliniate. Avantajul său este instalarea convenabilă și este utilizat în mod obișnuit în colectoarele de praf cu impulsuri ale cutiei de aer; cu toate acestea, dezavantajul este că fluxul de aer prezintă o rezistență mai mare la trecerea prin corpul supapei.

III. Potrivire precisă bazată pe parametrii condițiilor de funcționare

Atunci când alegeți un model, nu trebuie să vă bazați doar pe experiență sau pe un singur parametru, ci trebuie să efectuați o analiză cuprinzătoare bazată pe condiții și parametri de funcționare specifici.

Temperatura de funcționare este o bază importantă pentru selecția modelului.

De exemplu, supapa de impuls în unghi drept este de obicei potrivită pentru utilizare în medii cuprinse între -10℃ și 55℃. Pentru medii speciale cu temperaturi ridicate sau joase, este necesar să selectați componentele diafragmei cu niveluri corespunzătoare de rezistență la temperatură sau produse special personalizate.

Alegerea tipului de supapă este determinată de cerința de presiune pentru îndepărtarea cenușii.

Dacă presiunea aerului comprimat furnizată de sistem este relativ scăzută (0,2-0,4 MPa), ar trebui preferată supapa de impuls imersată; dacă presiunea este suficientă (0,4-0,6 MPa), se poate aplica fie tipul în unghi drept, fie cel drept.

Nici caracteristicile prafului nu pot fi ignorate.

Pentru praful cu vâscozitate mare și concentrație ridicată, este necesară o capacitate mai puternică de îndepărtare a prafului, ceea ce necesită o supapă cu impulsuri cu volum de suflare suficient și performanță de deschidere stabilă.

IV. Concluzie

Sistemul de îndepărtare a cenușii a unui filtru cu sac este un întreg complex, iar selecția și configurarea supapelor cu impulsuri nu este doar o chestiune tehnică, ci necesită și o experiență practică bogată. De la proiectarea cutiei de distribuție a aerului până la aranjarea conductelor de injecție și până la selectarea supapelor de impuls, fiecare legătură afectează efectul final de îndepărtare a cenușii. Odată cu progresul tehnologiei din industrie, se crede că vor exista metode mai științifice și convenabile pentru a ghida selecția și configurarea supapelor cu impulsuri în viitor, promovând dezvoltarea tehnologiei industriale de îndepărtare a prafului către o direcție mai eficientă și de economisire a energiei.
