Supapă cu impulsuri DMF-Z-20

DMF-Z-20 Supapă cu impuls electromagnetic în unghi drept Supapa cu impuls electromagnetic (cunoscută și ca supapă cu diafragmă) servește drept „comutator” de aer comprimat pentru sistemul de curățare cu jet de impulsuri în colectoarele de praf cu jet de puls. Controlat de semnalele de la instrumentul de control cu ​​jet de impulsuri, efectuează secvențial curățarea cu jet de impuls pe pungi filtrante pe rând (sau compartiment), menținând rezistența colectorului de praf într-un interval prestabilit pentru a-i asigura capacitatea de procesare și eficiența colectării prafului.

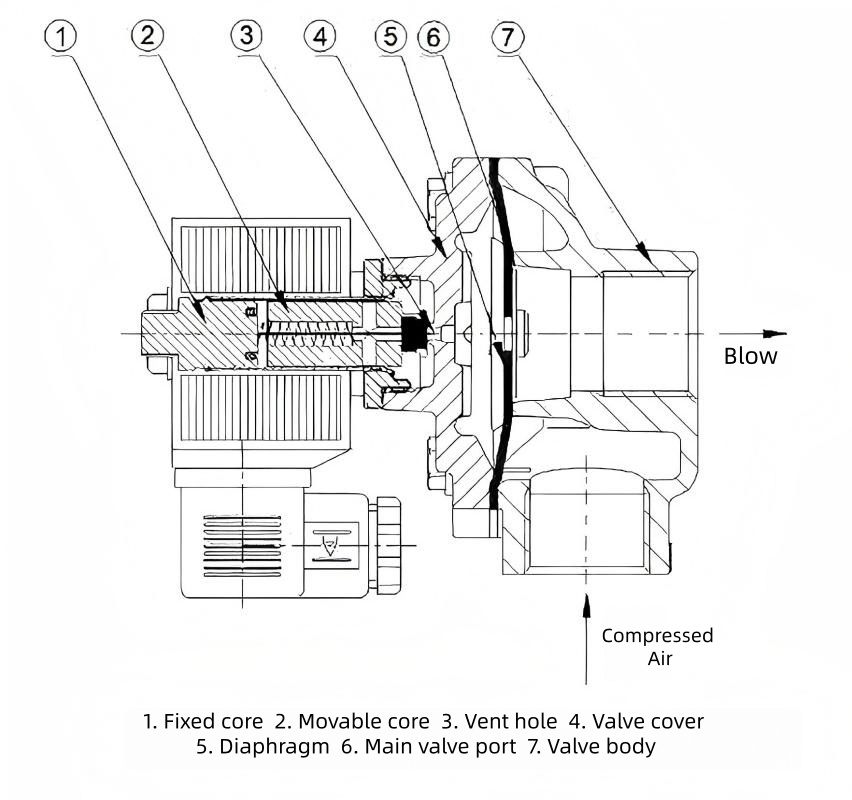

Diagrama schematică:

Caracteristici structurale:

DMF-Z-20 este o supapă electromagnetică cu impuls electric în unghi drept. Caracteristicile sale structurale sunt următoarele:

Design în unghi drept: admisia și ieșirea formează un unghi de 90°, asigurând un flux de aer fluid și adecvarea pentru instalare între rezervoarele de aer și conductele de suflare a colectorului de praf.

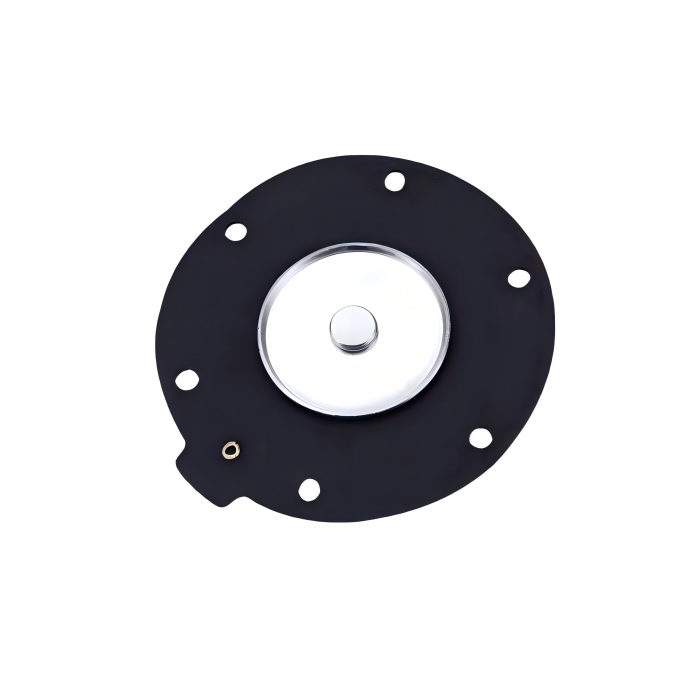

Componente cheie: Include un cap electromagnetic, diafragmă, corp de supapă și arc. Corpul supapei este realizat din aliaj de aluminiu, în timp ce diafragma prezintă de obicei o structură întărită cu țesătură din cauciuc nitrilic, care oferă rezistență la uzură și performanță ridicată de etanșare.

Metoda de conectare: Dispune de un filet de conectare G3/4" cu un diametru nominal de 20 mm.

Acționare a diafragmei: Acționat prin presiune diferențială pneumatică. Când este alimentat, capul solenoidului deschide portul de eliberare pentru a evacua presiunea camerei din spate, permițând gazului din camera frontală să ridice diafragma pentru suflare. La deconectare, arcul se resetează pentru a închide orificiul, restabilind starea de etanșare.

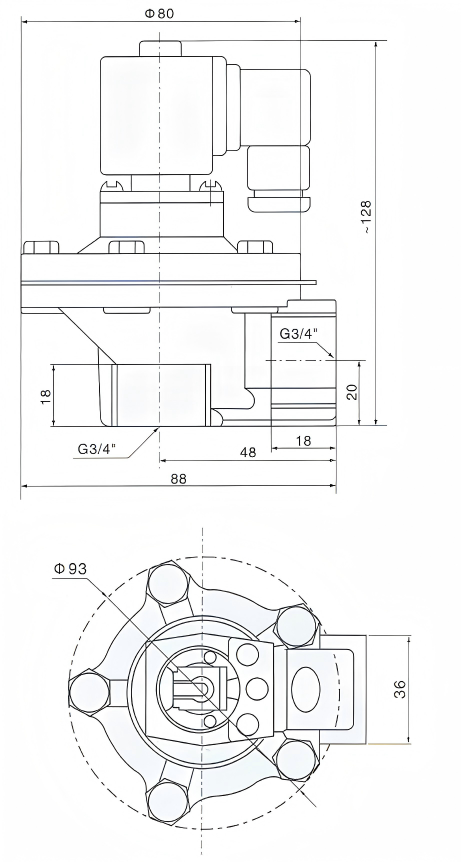

Dimensiuni generale DMF-Z-20:

Specificatii tehnice:

Principiul de lucru:

DMF-Z-20 Supapă cu impuls electromagnetic în unghi drept Diafragma împarte supapa cu impuls electromagnetic în camere de aer din față și din spate. Când este furnizat aer comprimat, acesta intră în camera din spate prin orificiul clapetei de accelerație. În acest moment, presiunea camerei din spate forțează ansamblul diafragmei să sigileze orificiul de ieșire al supapei, punând supapa cu impuls electromagnetic în starea „închisă”.

Un semnal electric de la instrumentul de control cu ​​jet de impuls determină retragerea armăturii supapei. Aceasta deschide orificiul de evacuare din camera din spate, depresurizând-o rapid. Ansamblul diafragmei se deplasează înapoi, permițând aerului comprimat să treacă prin orificiul de evacuare al supapei. Supapa intră în starea „deschisă”.

Când semnalul electric de la controlerul cu jet de impuls încetează, armătura supapei de impuls electromagnetic se resetează. Orificiul de evacuare al camerei din spate se închide, iar presiunea din camera din spate crește, forțând ansamblul diafragmei să se etanșeze strâns față de orificiul de evacuare al supapei. Supapa de impuls electromagnetic revine la starea „închisă”.

Domenii de aplicare:

Miezul DMF-Z-20 este proiectat pentru sistemele de curățare a colectoarelor de praf cu jet de puls, compatibil cu pungi filtrante, cartușe filtrante, tuburi ceramice și alte elemente de filtrare. Acesta servește drept „comutator” de aer comprimat pentru sistemul de respingere. Aplicațiile sale sunt concentrate în medii industriale cu mult praf:

Controlul prafului de mediu:Sisteme de curățare cu jet de impulsuri compatibile cu diverse colectoare de praf cu saci/cartuș.

Fabricație industrială:Materiale de construcție (ciment/var), metalurgie (oțel/topire), minerit, chimie, produse farmaceutice, prelucrarea furajelor, prelucrarea lemnului, fabricarea hârtiei etc.

Alte aplicatii:Suflare asistată în sistemele de transport pneumatic și echipamente/condiții de funcționare care necesită curățare cu jet de impulsuri.
