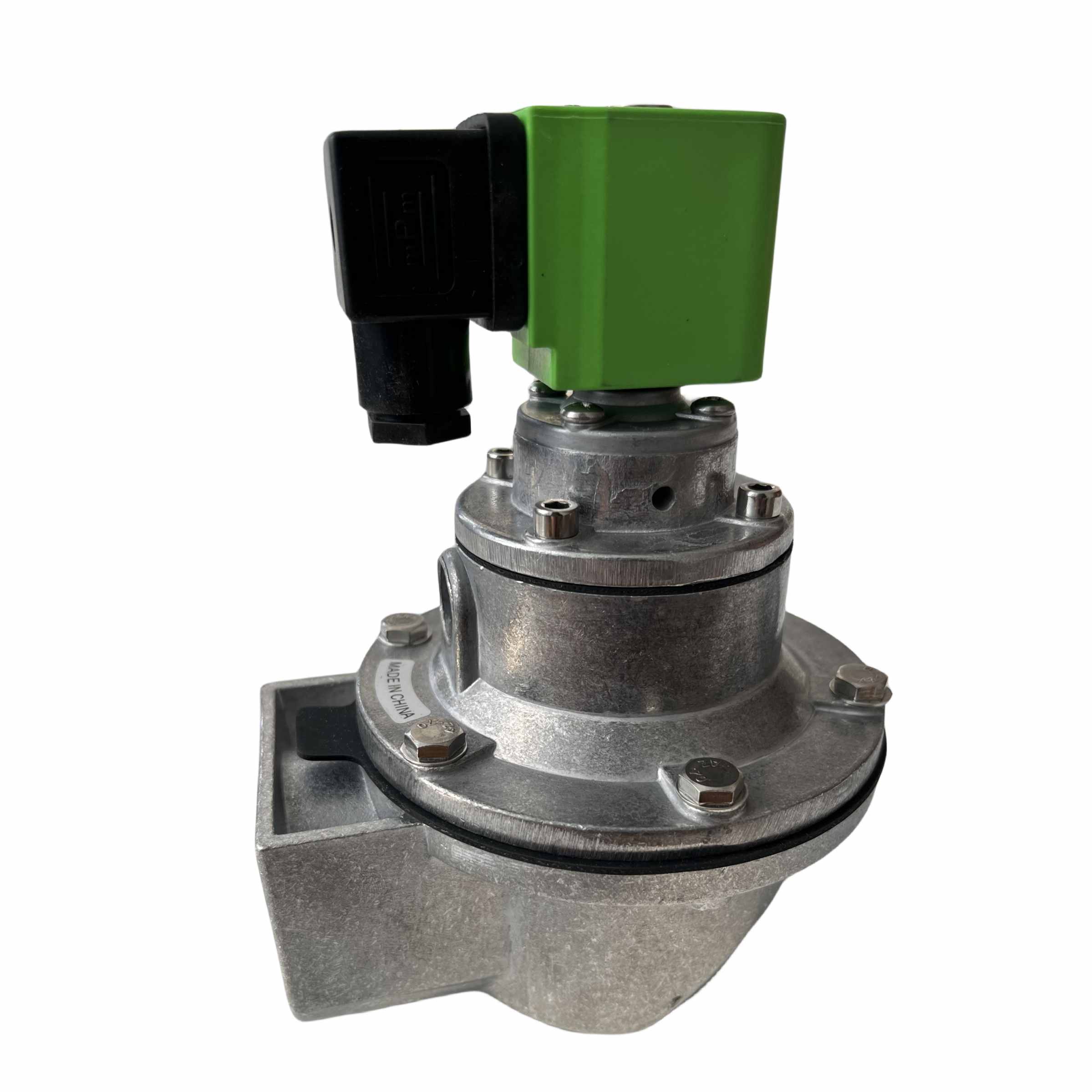

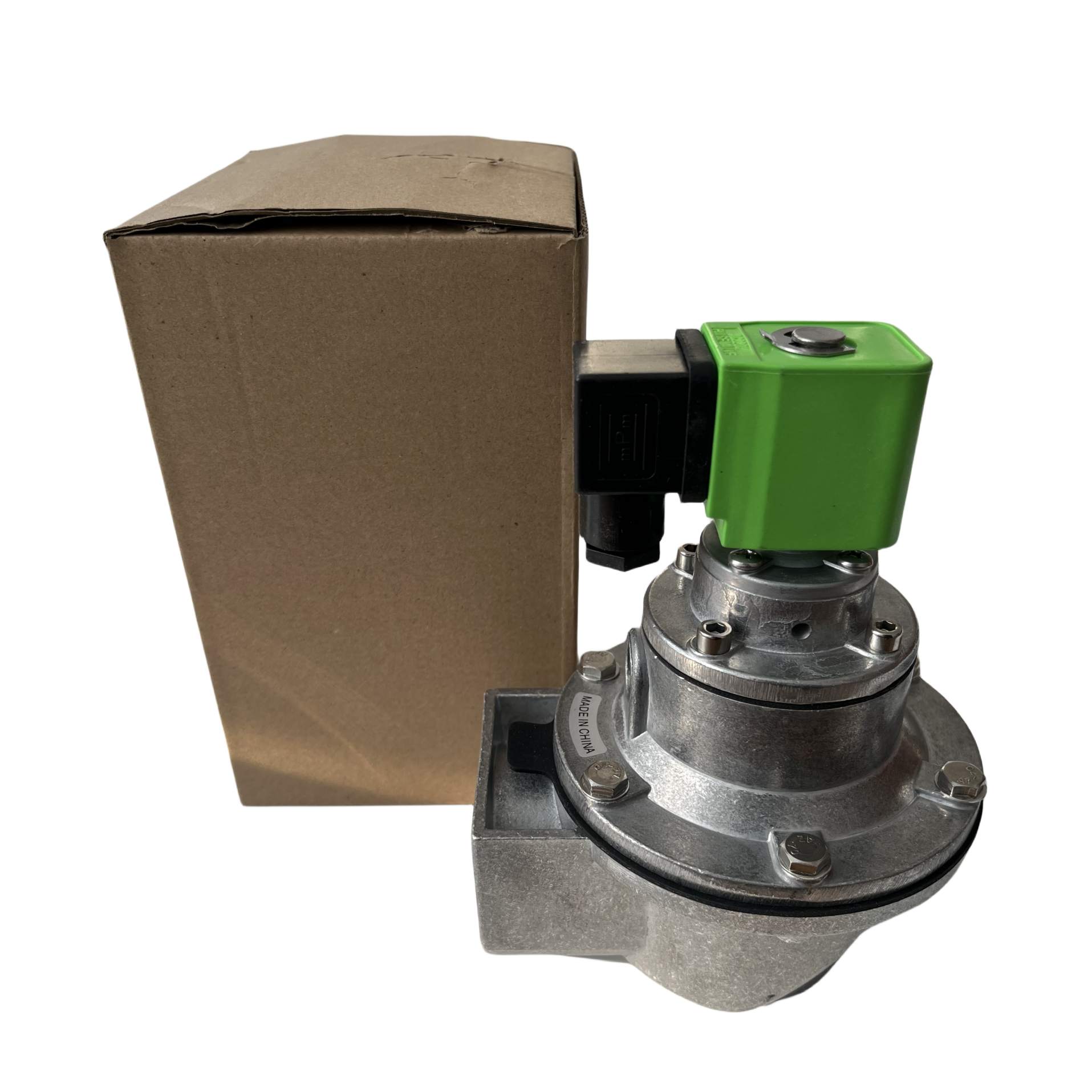

Supapă de impuls DMF-Z-40S

Descriere produs:

Supapa de impuls DMF-Z-40S este o supapă în unghi drept utilizată în sistemul de curățare cu jet de impuls al colectoarelor de praf cu saci cu jet de impuls. Este foarte eficient pentru curățarea unei game largi de elemente filtrante, inclusiv pungi rotunde, pungi plic, pungi cu formă neregulată și pungi din fibre metalice, precum și cartușe filtrante, tuburi ceramice și plăci de plastic sinterizat. Supapa de impuls poate fi conectată la rezervoarele de aer și la țevile colectoare de praf pentru a crea impulsurile de aer de curățare necesare.

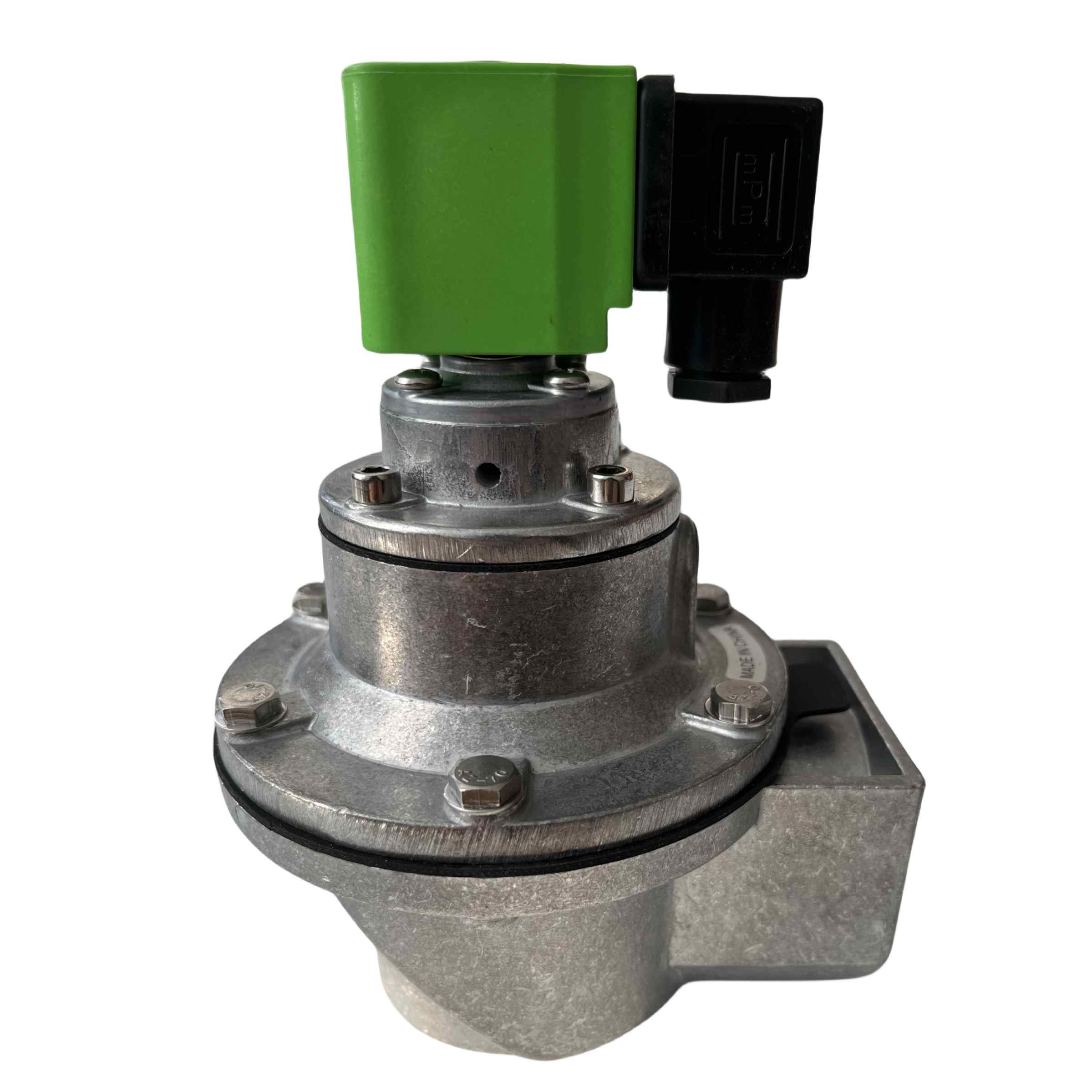

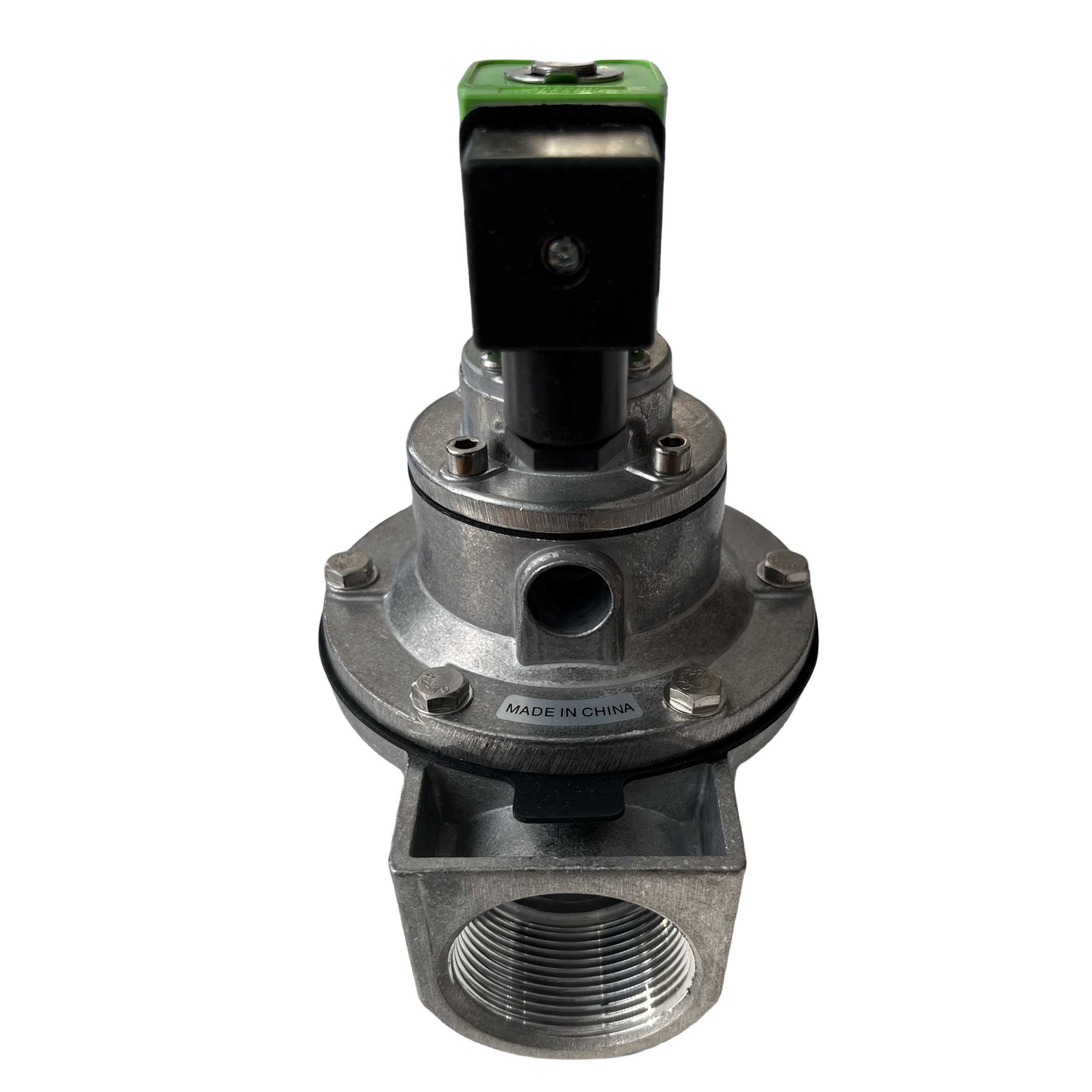

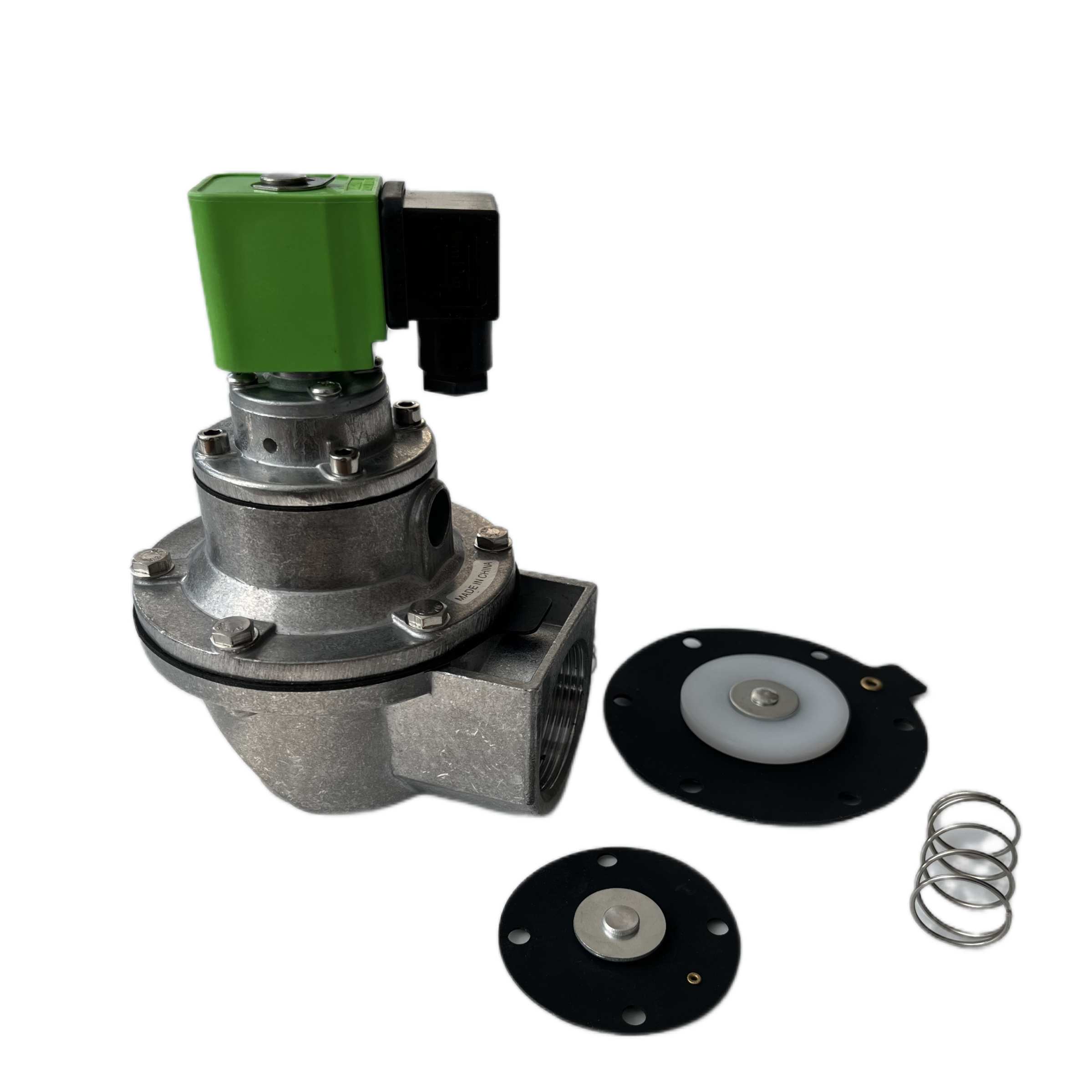

Supapa are un design în unghi drept, cu porturi de intrare și ieșire la un unghi de 90 de grade. Corpul supapei și capacul sunt realizate din aliaj de aluminiu turnat sub presiune, cu un tratament de suprafață rezistent la coroziune, iar diafragma folosește o etanșare compozită metal-cauciuc. Funcționează având o diafragmă care separă camerele de aer din față și din spate. Când este activat un semnal electromagnetic, camera din spate este ventilată pentru a porni jetul de impuls. Supapele electromagnetice cu impulsuri au o structură simplă, sunt ieftine, sunt ușor de instalat și întreținut, răspund rapid și nu folosesc multă putere. Poate funcționa la temperaturi cuprinse între -10°C și 55°C și este proiectat să reziste timp de 2-3 ani sau 1 milion de cicluri de deschidere/închidere.

Parametru produs:

Presiune de funcționare: 0,1 MPa până la 0,7 MPa

Mediu de funcționare: Aer curat care a fost degresat și dezumidificat

Tensiune de funcționare: 24 V DC, 220 V AC, 110 VAC

Curent de funcționare: 800 mA / 60 mA

Mediu de funcționare: Temperatura -10°C până la 55°C, umiditatea relativă nu depășește 85%

Durată de viață: 2–3 ani sau 1 milion de cicluri de pornire/oprire

Timp de răspuns la deschidere: < 0,03 s (la 85% din tensiunea nominală)

Rezistență de izolație: > 1 MΩ

Rezistenta dielectrica: bobina solenoidului poate rezista la o tensiune de 250 V la 50 Hz timp de 1 minut fara defectare

Test de vibrații: poate rezista la vibrații la o frecvență de 20 Hz, amplitudine completă de 2 mm, timp de 30 de minute

Durata de viață a diafragmei: ≥1 milion de cicluri

Cerințe de aspect: Suprafața corpului supapei nu trebuie să prezinte daune vizibile, cum ar fi vopseaua decojită, zgârieturi sau bavuri.

Instalare și întreținere

Supapa de impuls DMF-Z este o supapă în unghi drept cu un unghi de 90 de grade între intrare și ieșire. Este potrivit pentru instalarea și conectarea între rezervoarele de stocare a aerului și conductele de suflare de colectare a prafului, asigurând un flux de aer fluid și oferind un flux de aer de curățare prin impuls care îndeplinește specificațiile.

Supapele cu impuls electromagnetic au cerințe ridicate pentru curățenia mediilor; Mediile care conțin particule nu sunt adecvate pentru utilizare și orice impurități trebuie filtrate mai întâi. În plus, mediile vâscoase nu sunt adecvate pentru utilizare.
