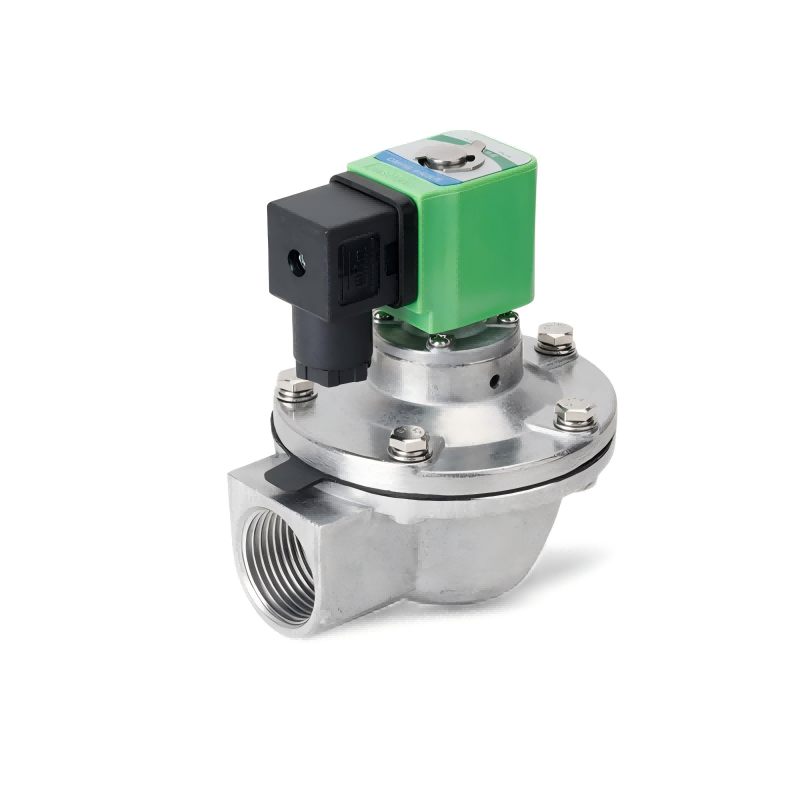

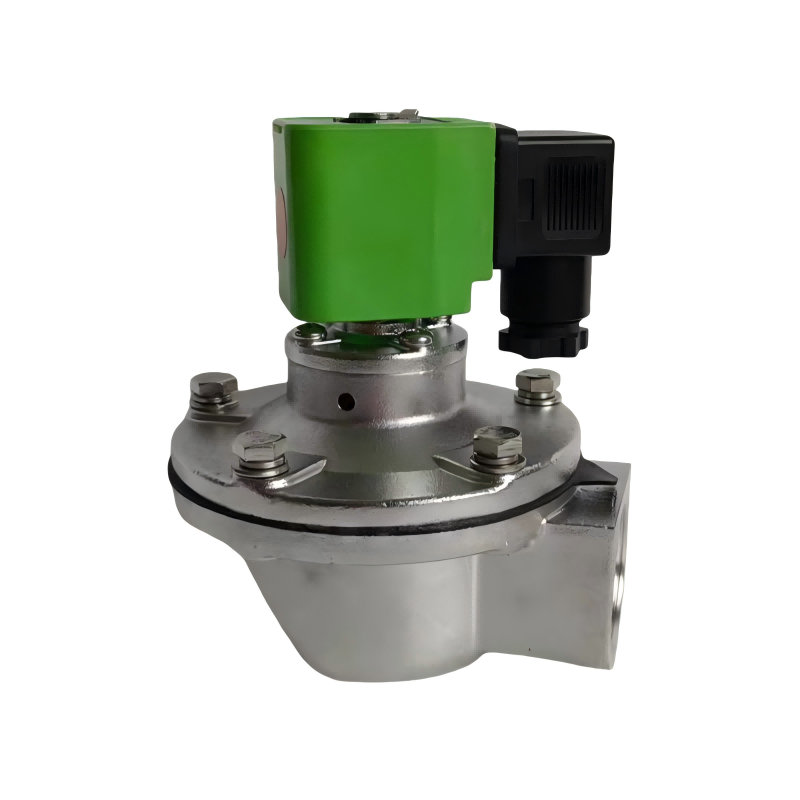

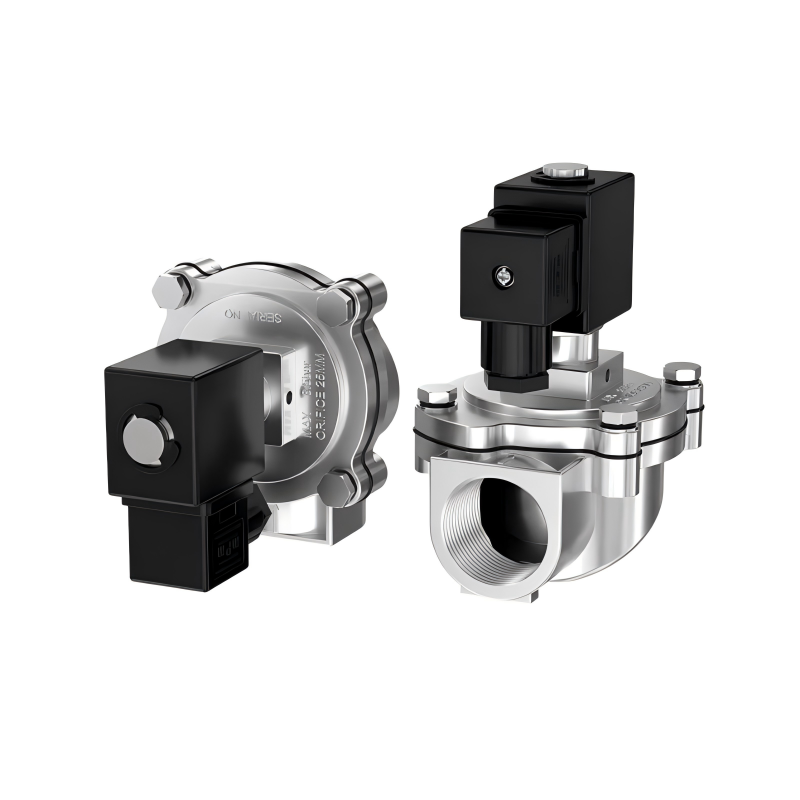

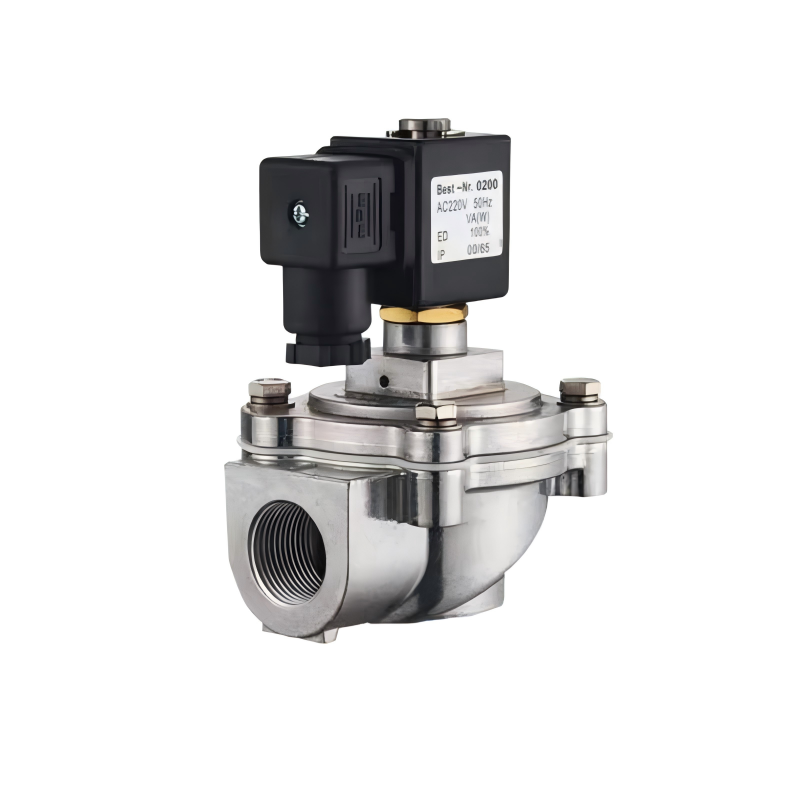

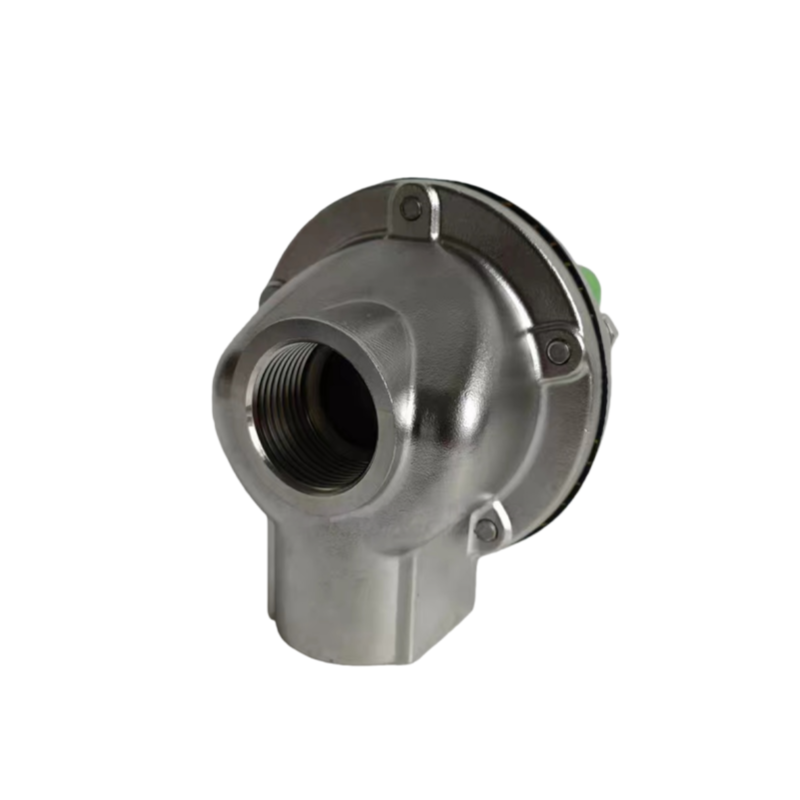

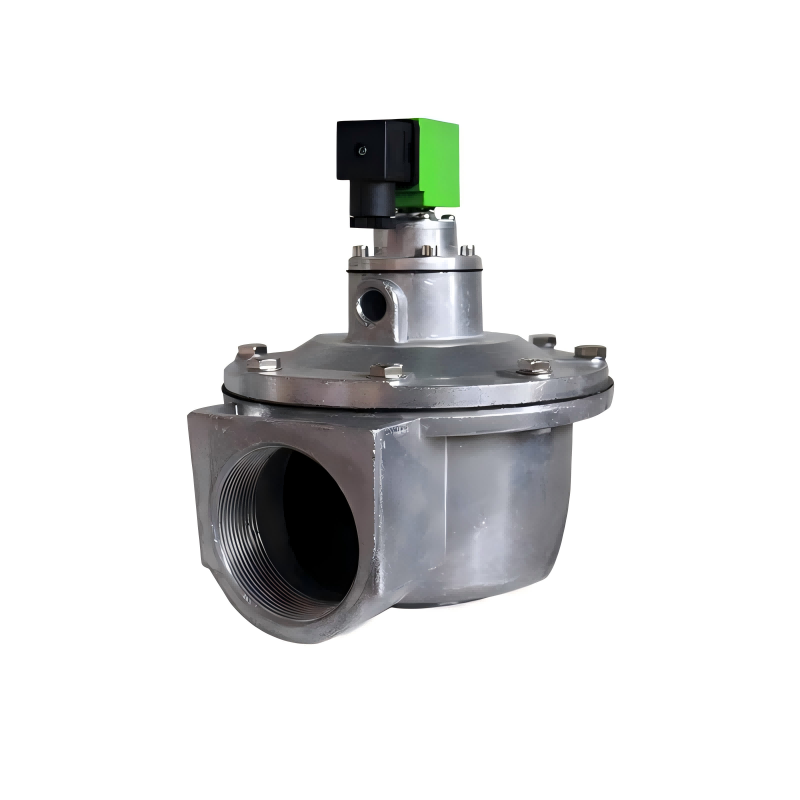

Supapă de impuls DMF-Z

Valva cu impuls electromagnetic în unghi drept DMF-Z este o supapă electromagnetică specializată concepută special pentru utilizarea cu colectoare de praf cu saci. Acesta servește ca comutator de aer comprimat pentru sistemul de curățare cu jet de impulsuri în colectoarele de praf cu jet de puls. Controlat de semnalele de ieșire de la instrumentul de control cu ​​jet de impulsuri, efectuează secvenţial curățarea cu jet de impulsuri pe pungile filtrante rând cu rând (sau cameră cu cameră). Acest lucru menține rezistența colectorului de praf într-un interval prestabilit, asigurând capacitatea sa de procesare și eficiența colectării prafului, realizând în același timp obiectivul de scuturare a prafului de pe pungile filtrante.

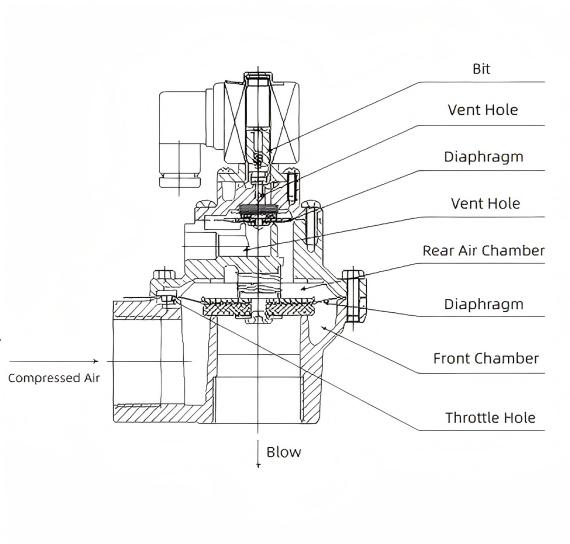

Diagrama schematică

Caracteristici structurale

Corpul supapei și capacul supapei cu impuls electromagnetic în unghi drept DMF-Z sunt fabricate din aliaj de aluminiu turnat sub presiune. După tratarea suprafeței, acestea prezintă o rezistență excelentă la coroziune. Diafragma și garnitura de etanșare sunt vulcanizate și compozite folosind noi procese. Capul pilot electromagnetic este compus din materiale magnetice și materiale de ecranare magnetică din oțel inoxidabil. Arcurile și elementele de fixare sunt toate realizate din oțel inoxidabil. Conducta de conectare a distribuitorului de aer (camera de aer) și țeava de suflare a colectorului de praf sunt introduse în intrarea și, respectiv, în ieșirea supapei. Ambele capete sunt etanșate prin strângerea piulițelor de compresie. Supapele sunt disponibile în trei specificații - 20, 25 și 40S - pentru selecție în colectoare de praf cu jet de puls și cu diferite capacități de tratare (purificare) a aerului. Corpul supapei și capacul sunt turnate sub presiune pentru o densitate ridicată, cu un strat de lac transparent care sporește rezistența la coroziune. Etanșarea cu diafragmă folosește un compozit metal-cauciuc pentru o rigiditate excelentă și o performanță fără scurgeri. Capul pilot electromagnetic oferă o tracțiune magnetică puternică, cu o funcționare receptivă și fiabilă. Supapa prezintă performanțe superioare de deschidere, deschizându-se în mod fiabil la 85% din tensiunea nominală. De asemenea, demonstrează performanțe excelente de închidere, etanșând fiabil la presiunea aerului de 0,15 MPa.

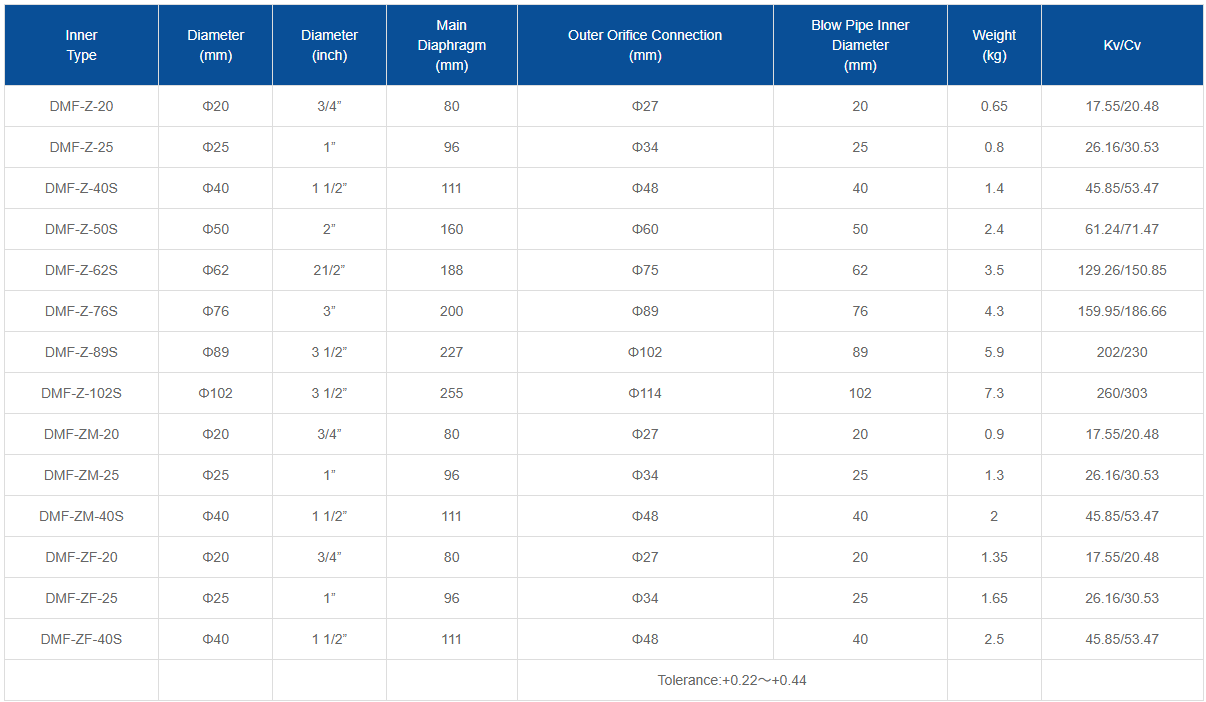

Parametrii

Principiul de lucru

Diafragma împarte supapa de impuls electromagnetic în camerele din față și din spate. Când aerul comprimat este furnizat prin orificiul clapetei în camera din spate, presiunea camerei din spate forțează diafragma să sigileze orificiul de ieșire al supapei, punând supapa cu impuls electromagnetic în starea „închisă”. Când semnalul electric de la controlerul cu jet de impuls încetează, armătura supapei electromagnetice se resetează. Orificiul de aerisire al camerei din spate se închide, iar presiunea crescută în camera din spate forțează diafragma să sigileze orificiul de ieșire al supapei, readucerea electrovalvei în starea „închisă”. Supapa cu impuls electromagnetic controlează deschiderea și închiderea portului de eliberare al corpului supapei prin semnale electrice. În timpul eliberării supapei, gazul presurizat din camera din spate este evacuat, în timp ce gazul presurizat din camera frontală este reglat de portul de vid al diafragmei, ridicând diafragma pentru a iniția suflarea impulsului. Când corpul supapei încetează să se descarce, gazul sub presiune umple rapid camera din spate prin orificiul de amortizare. Datorită diferenței dintre zonele de purtare a forței de pe ambele părți ale diafragmei față de corpul supapei, forța de gaz în camera din spate devine dominantă. Acest lucru închide în mod fiabil diafragma peste portul de descărcare al supapei, oprind descărcarea supapei de impuls.

Domenii de aplicare

Sectorul echipamente pentru îndepărtarea prafului

Colectori de praf cu saci: Ca componentă de bază a sistemului de curățare cu jet de puls, aceste unități sunt controlate de controlere cu jet de puls pentru a sufla secvenţial aer comprimat în pungi filtrante, menținând rezistența colectorului de praf în limite prestabilite. Acest lucru asigură o capacitate de procesare consecventă și eficiență de colectare a prafului, făcându-le utilizate pe scară largă pentru controlul prafului în minerit, materiale de construcții, metalurgie și industriile chimice.

Colectori de praf cu impulsuri Air-Box: Anumite supape cu impulsuri DMF-Z în unghi drept pot fi integrate în sistemele cu jet de impuls ale colectoarelor de praf cu impulsuri ale cutiei de aer, lucrând în tandem cu structura cutiei de aer pentru a obține o îndepărtare eficientă a prafului.

Câmp de purificare a aerului

Echipament industrial de purificare a aerului: utilizat pentru a controla fluxul de aer, pentru a îndepărta praful de pe suprafețele filtrului, pentru a îmbunătăți eficiența purificării și pentru a extinde durata de viață a filtrului. Potrivit pentru industriile cu cerințe stricte de curățenie a aerului, cum ar fi electronicele, produsele farmaceutice și procesarea alimentelor.

Sisteme comerciale de purificare a aerului: În echipamentele de purificare a aerului pentru centre comerciale, hoteluri, clădiri de birouri și locații similare, supapele cu impulsuri DMF-Z ajută la obținerea unei filtre și purificari eficiente a aerului.

Industria chimică

Separarea și purificarea gazelor: Folosit în unitățile de separare a gazelor în timpul producției chimice pentru a controla cu precizie debitul și presiunea gazului, asigurând stabilitatea și eficiența procesului de separare.

Controlul gazului din reactor: în reactoarele chimice, reglează intrarea/ieșirea gazului și presiunea pentru a menține condiții stabile de reacție, îmbunătățind calitatea și siguranța reacției.

Sectorul Energetic

Centrale termice: controlează fluxul de gaze de ardere și abur pentru a optimiza procesele de ardere, a îmbunătăți eficiența energetică și a reduce emisiile de poluanți.

Sisteme de purificare a gazelor: Gestionează îndepărtarea prafului și a particulelor în timpul purificării gazului pentru a asigura calitatea gazului și pentru a minimiza poluarea mediului.

Sisteme de recuperare a prafului

Folosit pentru a regla debitul de gaz, presiunea și temperatura pentru o recuperare și reutilizare eficientă a prafului, minimizând poluarea de evacuare. Aplicabil în etapele de recuperare a prafului în industria cimentului, ceramicii, sticlei și industriilor conexe.

Sisteme de control al lichidelor

Folosiți forța electromagnetică pentru a regla cu precizie intrarea și ieșirea lichidelor în producția industrială. Folosit în sistemele de transfer și măsurare a lichidelor pentru industria chimică, farmaceutică, de prelucrare a alimentelor și industrii similare.
