RCA3D2 Valva pilot

Valva pilot RCA3D2 este cunoscută și sub denumirea de bobină solenoidă din seria Q, supapa pilot este potrivită pentru toate supapele de puls de tip Goyen, supapele de puls din seria RCA3D și cutia de supapă de puls.

Trimite o anchetă

Descriere produs

Domeniul de aplicare

Valva pilot RCA3D2 este potrivită pentru toate valvele de impulsuri de control pneumatic Goyen și este compatibilă cu diverse sisteme de îndepărtare a prafului pulsului în medii Goyen. Acest lucru asigură că poate funcționa stabil în condiții dure.

Instrucțiuni de instalare a supapei pilot RCA3D2

1. Cerințe de gaură de instalare: găuri de instalare cu un diametru de ф19.3 - 19,4 mm pe placa de instalare a robinetului pilot.

2. Grosimea plăcii de instalare: Grosimea plăcii de oțel de instalare trebuie să depășească 1,5 mm pentru a asigura rezistența la instalare.

3. Sigilare și asamblare:

o. Înainte de a strânge piulițele, asigurați-vă că inelul O este instalat corespunzător pentru a garanta performanța de etanșare.

B. se recomandă asamblarea bobinei electromagnetice pe supapa pilot înainte de instalarea supapei pilot pentru a îmbunătăți eficiența instalării.

4. Cerințe de tensiune: Pentru a asigura funcționarea normală a valvei pulsului, tensiunea de intrare a valvei solenoidului trebuie menținută în intervalul de la -10% până la +15% din tensiunea bobinei.

Specificații ale materialului robinetului pilot RCA3D2

Piese	Material
Corpul supapei	Aliaj de aluminiu turnat
Apăsați tija	304 Oțel inoxidabil
Armatura	430FR din oțel inoxidabil
Inel de etanșare	Nitril (cauciuc nitril)
Piuliţă	Oțel de carbon galvanizat
Şurub	302 Oțel inoxidabil
CLAMP	Oțel carbon (presat mecanic)

Parametri de funcționare

• Lățimea pulsului recomandat: 50–500 ms

• Interval de puls recomandat: 1 minut sau mai mult

Parametri de performanță a produsului

Indicatori de performanță	Detalii despre parametri
Coeficient de flux	CV ＝ 0,32
Presiunea maximă de lucru	860 kPa
Presiune minimă de lucru	0 kPa
Temperatura minimă de lucru	-40 ℃
Temperatura maximă de lucru	82 ℃
Gazul aplicabil	Aer mediu sau gaz inert

Detalii despre modelul de comandă a produsului

Dimensiunea portului model	Tip de fir	Dimensiunea portului de evacuare
RCA3D0	1/8 ”NPT	3,2 mm
RCA3D1	1/8 "BSPP	3,2 mm

Parametri de funcționare

Specificații ale modelului: Vă rugăm să consultați parametrele K din fișa de date a bobinei electromagnetice de tip Q și selectați modelul specific pe baza cerințelor de tensiune.

Exemplu:

• RCA3D0 - 300 = 1/8 "port de intrare NPT, tensiune 200/240Vac, cu bloc de terminal DIN.

• RCA3D1 - 336 = 1/8 "port de intrare BSPP, tensiune 24VDC, cu cabluri cu terminal cu șurub (adecvat pentru cutii de asamblare electromagnetică).

Piese de întreținere

• K0380: Include garnituri de inel O, armătură, arcuri și ansamblu de pushrod.

• K0384: include garnituri de material Viton și toate componentele de la K0380.

• Greutate: RCA3D0, RCA3D1 (fără bobină) este de 0,174 kg

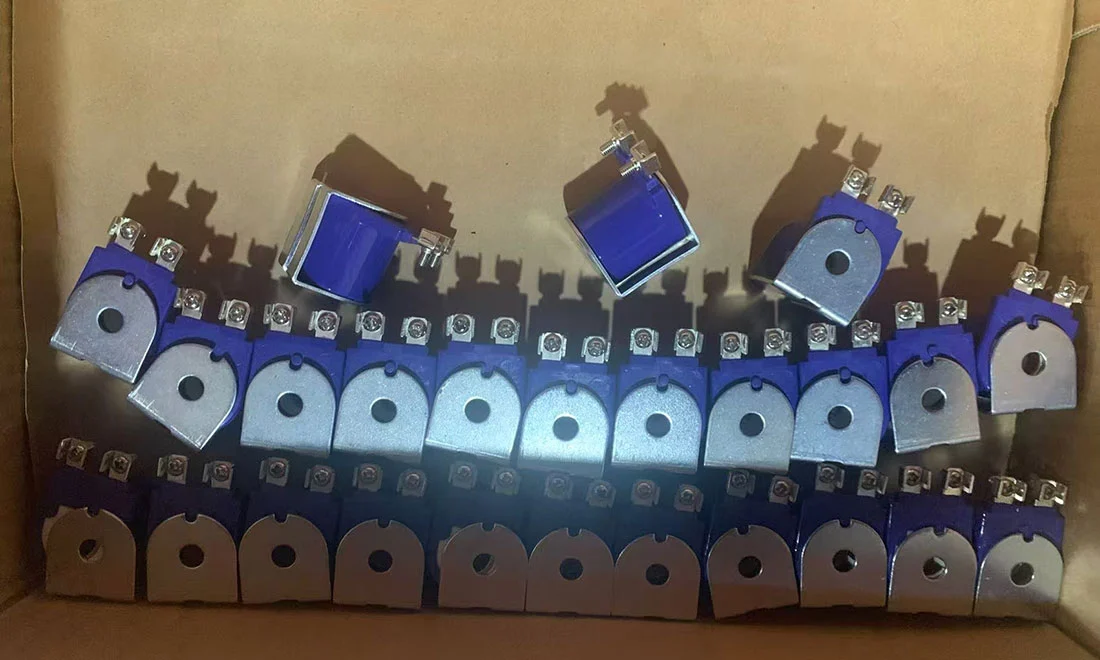

Rca3d2 Pilot Valve
